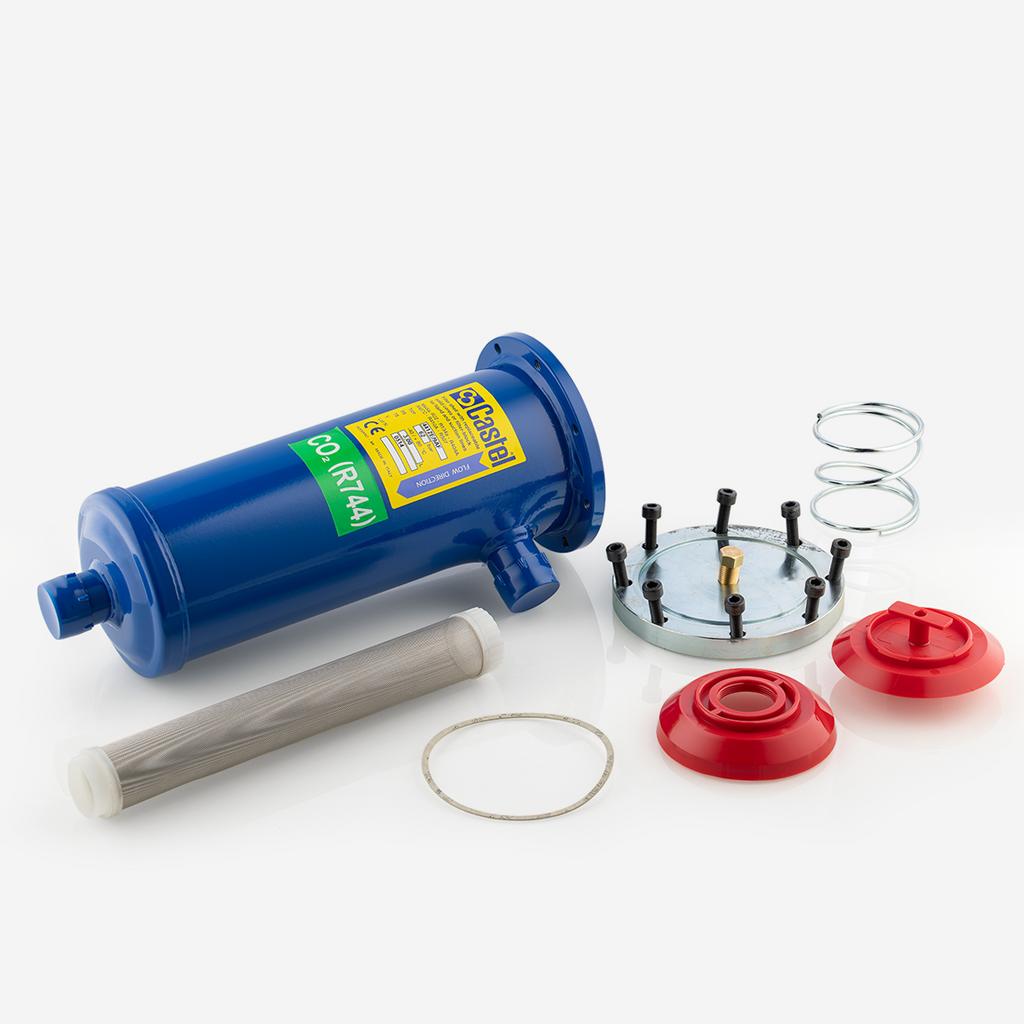

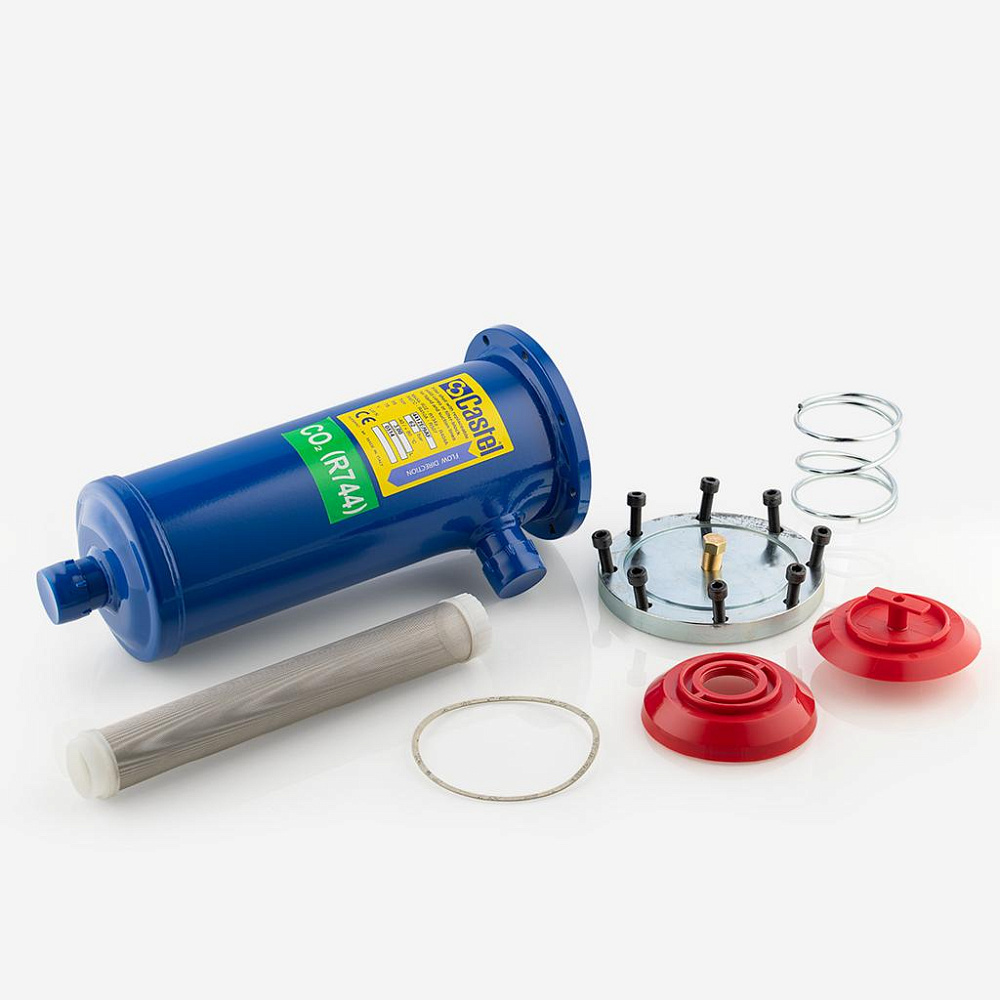

КОРПУС ФИЛЬТРА ОСУШИТЕЛЯ CASTEL Filter Drier Shell 7/8"-22mm ODS, 4413/7AF
- Артикул: 4413/7AF
- Бренд: Castel
- Количество сердечников в корпусе: 3
- Количество штук в упаковке: 1
- Производитель: Castel
- Номинальный объём см3: 2400
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +80
- Максимальное рабочее давление MWP Бар: 50
- Тип сердечника: 4490/A 4490/B 4490/AA 4490/AB
- Соединение пайка Ø Дюймы / мм: 7/8" / 22
- Соединение сварка ВХОД Ø мм: 26,9
Описание
Корпус фильтра-осушителя Castel предназначен для размещения трёх осушительных сердечников объёмом, соответствующим номинальному внутреннему объёму корпуса 2400 см3; рабочие параметры корпуса допускают эксплуатацию при температурах от −40 °C до +80 °C и давлении до 50 бар; предусмотрены варианты установки сердечников типов 4490/A, 4490/B, 4490/AA и 4490/AB.
Конструктивно корпус выполнен с различными присоединениями для интеграции в холодильную магистраль: один ответный штуцер рассчитан на пайку (ODS) с внутренним диаметром 7/8" (22 мм), другой вход выполнен под сварку с наружным диаметром 26,9 мм; такая компоновка обеспечивает возможность как пайки, так и сварочного монтажа при подключении к трубопроводам.
Конструкция предусматривает размещение сменных осушительных модулей, обеспечивающих отделение и удержание влаги в хладагентах; корпус совместим с измеренными моделями сердечников производителя Castel и сконструирован для работы в составе стандартных технологий монтажа пайка/сварка, применяемых в холодильной технике.
Применение корпуса целесообразно в промышленных и коммерческих холодильных системах и компрессорно-конденсационных установках, где требуются соединения 7/8" ODS и 26,9 мм сварка; рабочие температурно-давленческие характеристики делают его пригодным для широкого диапазона хладопроводов и совместимых типов осушающих сердечников.
