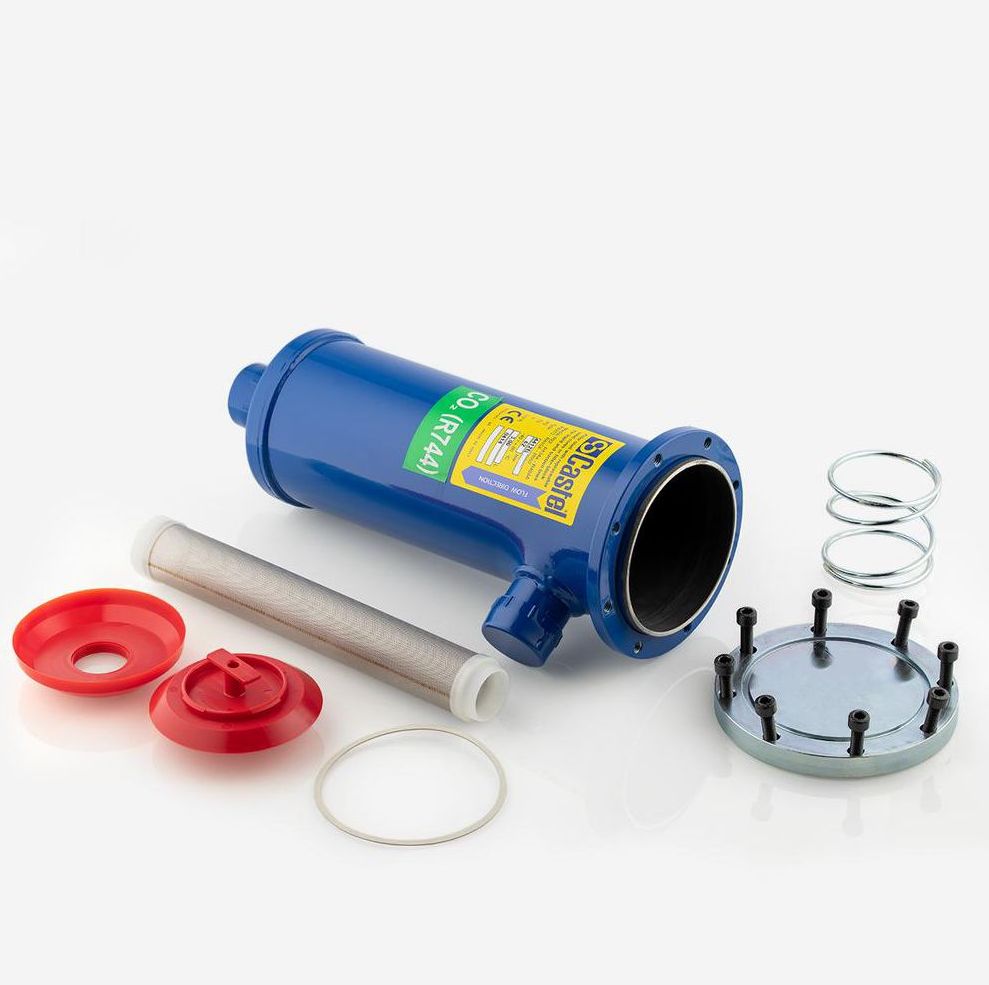

ФИЛЬТР-ОСУШИТЕЛЬ СО СМЕННЫМ ТВЕРДЫМ СЕРДЕЧНИКОМ ПОД ПАЙКУ ODS / ПОД СВАРКУ W, ГЛУХАЯ КРЫШКА, 4412E
- Артикул: 4412E/M42BF
- Бренд: Castel
- Количество сердечников в корпусе: 2
- Количество штук в упаковке: 1
- Производитель: Castel
- Номинальный объём см3: 1600
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +80
- Максимальное рабочее давление MWP Бар: 62
- Тип сердечника: 4490/B
- Соединение пайка Ø Дюймы / мм: - / 42
- Соединение сварка ВХОД Ø мм: 48,3
Описание
Фильтр-осушитель рассчитан на работу в широком температурном диапазоне от −40 до +80 °C и выдерживает рабочее давление до 62 бар; номинальный внутренний объём корпуса составляет 1600 см³, а в корпусе размещаются два сменных твёрдых сердечника типа 4490/B, обеспечивающих осушение и механическую фильтрацию хладоносителя.
Конструкция предусматривает установку сменных сердечников в герметичный корпус с глухой крышкой без внешних сервисных портов; изделие выпускается в исполнениях для монтажа под пайку (ODS) и под сварку (W) с присоединительными диаметрами, предназначенными для пайки 42 мм и для сварного входа 48,3 мм соответственно.
Внутреннее наполнение представлено твёрдыми осушающими элементами 4490/B, выполненными как сменные картриджи для замены при техническом обслуживании; конструкция рассчитана на технологию монтажа пайкой или сваркой, что определяет требования к материалам соединений и способам монтажа в трубопроводе хладосистемы.
Применяется в холодильных контурах и системах хладоснабжения на промышленных и коммерческих объектах, где требуются фильтрация и осушение хладагента в пределах указанных давления и температур; совместим с магистралями, выполненными под пайку диаметром 42 мм и под сварку диаметром 48,3 мм.
