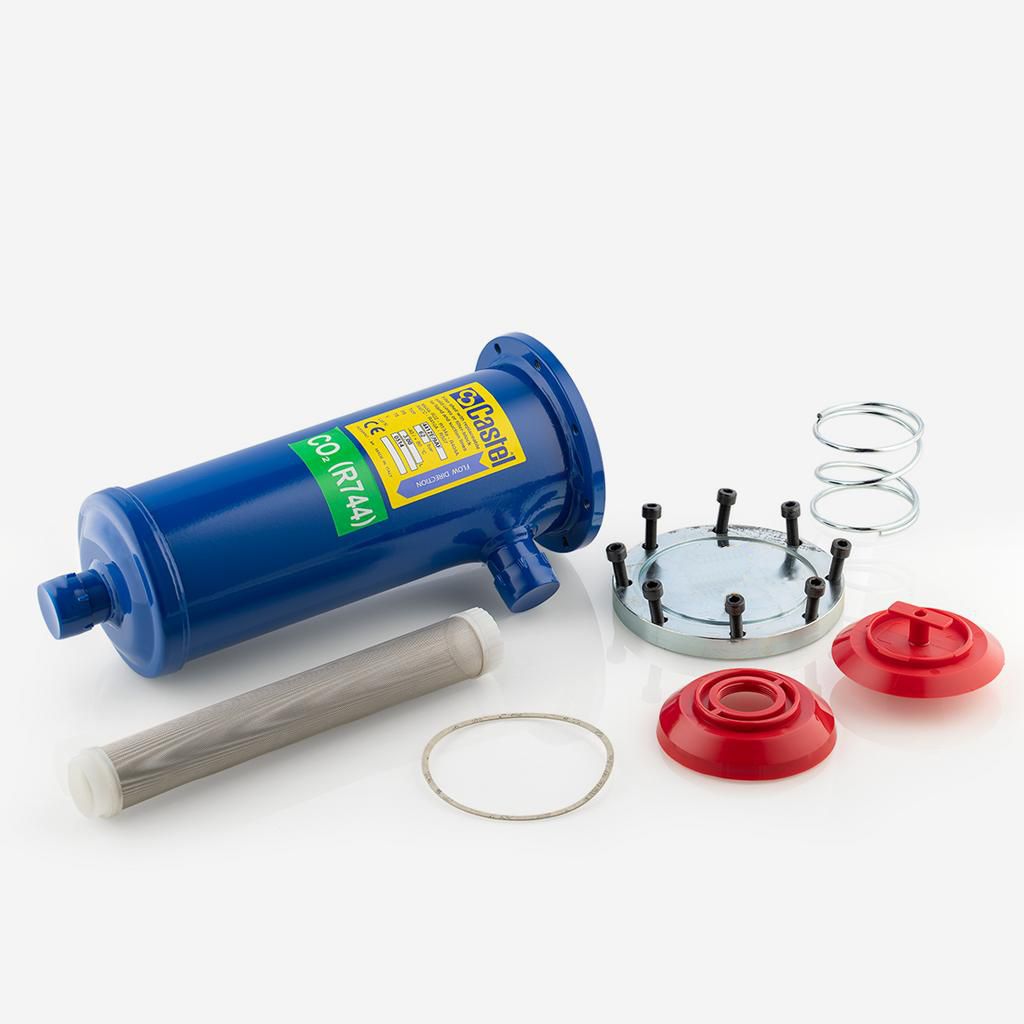

КОРПУС ФИЛЬТРА ОСУШИТЕЛЯ CASTEL CO2 Filter Drier Shell 1.1/8" ODS, 4412E/9BF
- Артикул: 4412E/9BF
- Бренд: Castel
- Количество сердечников в корпусе: 2
- Количество штук в упаковке: 1
- Производитель: Castel
- Номинальный объём см3: 1600
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +80
- Максимальное рабочее давление MWP Бар: 62
- Тип сердечника: 4490/B
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
- Соединение сварка ВХОД Ø мм: 33,7
Описание
Корпус фильтра-осушителя Castel CO2 Filter Drier Shell 1.1/8" ODS (4412E/9BF) представляет собой цилиндрический резервуар номинальным внутренним объёмом около 1600 см³, рассчитанный на установку двух осушающих сердечников типа 4490/B; эксплуатационный температурный диапазон предусматривает работу при низких и повышенных температурах от −40 до +80 °C, максимальное пробное/рабочее давление соответствует 62 бар, что характерно для систем с углекислым газом (CO2).
Конструкция корпуса обеспечивает последовательное размещение двух сердечников для отделения и удерживания влаги и механических примесей в хладоагенте; один из выводов выполнен под пайку с наружным диаметром 1 1/8" (ODS), входной патрубок рассчитан на сварку с наружным диаметром 33,7 мм, что обеспечивает стандартные методы соединений в магистралях холодильных установок и упрощает установку в существующие трубопроводы.
Использование сменных серийных сердечников типа 4490/B задаёт технологию осушения и фильтрации внутри корпуса; выбранная компоновка и внутренний объём рассчитаны на размещение необходимого количества осушающего материала для обеспечения заявленной функции в условиях высокого рабочего давления, а конструктивные соединения соответствуют методам пайки и сварки, применяемым при монтаже хладоагентных магистралей.
Применение корпуса ориентировано на холодильные системы с хладагентом CO2 в промышленной и коммерческой сфере — склады, пищевое производство и торговля — где требуются компоненты, рассчитанные на повышенное рабочее давление и широкий температурный диапазон; совместимость определяется типом сердечников 4490/B и типами соединений для интеграции в существующие трубопроводы.
