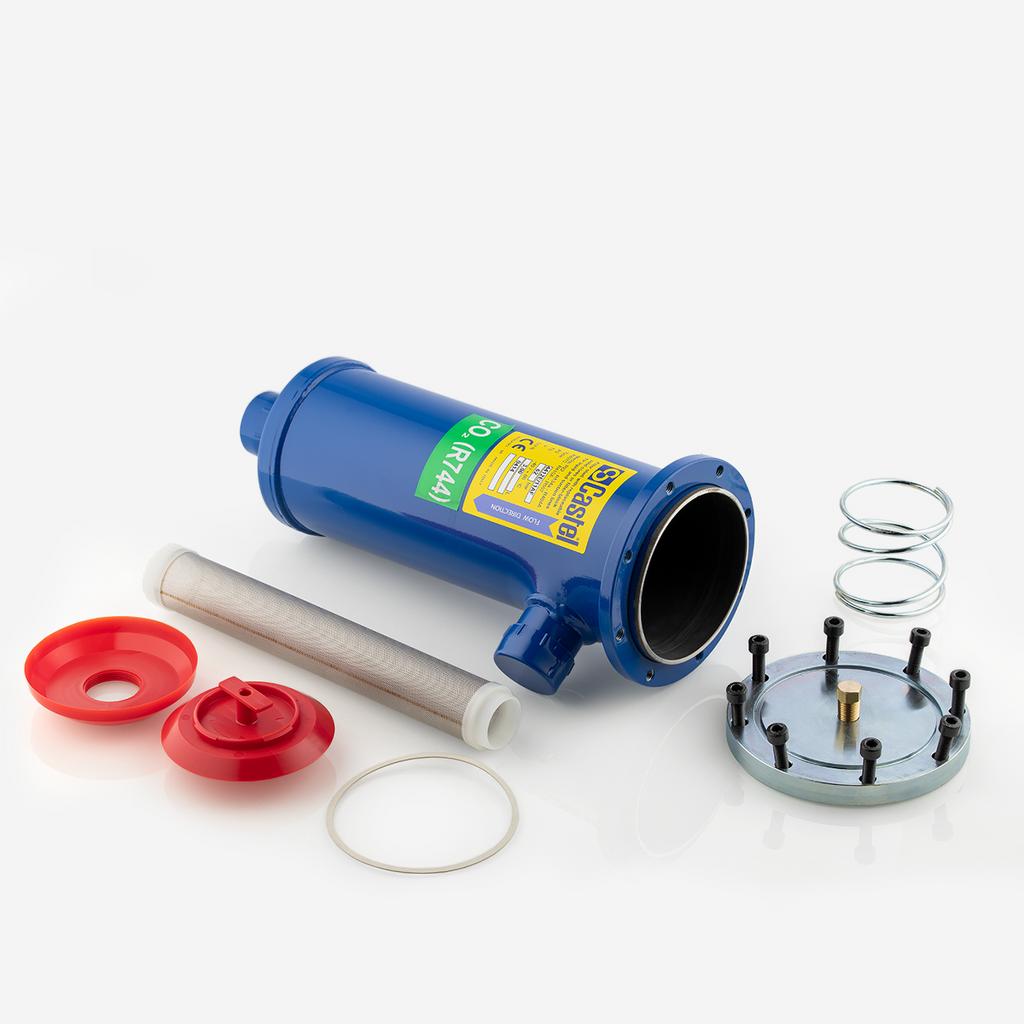

КОРПУС ФИЛЬТРА ОСУШИТЕЛЯ CASTEL CO2 Filter Drier Shell 2.1/8"-54mmODS, 4412E/17AF
- Артикул: 4412E/17AF
- Бренд: Castel
- Количество сердечников в корпусе: 2
- Количество штук в упаковке: 1
- Производитель: Castel
- Номинальный объём см3: 1600
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +80
- Максимальное рабочее давление MWP Бар: 62
- Тип сердечника: 4490/B
- Соединение пайка Ø Дюймы / мм: 2 1/8" / 54
- Соединение сварка ВХОД Ø мм: 60,3
Описание
Корпус фильтра-осушителя для систем на CO2 спроектирован как вместительная камера для двух сменных сердечников типа 4490/B с суммарным номинальным внутренним объёмом около 1600 см3; температурный диапазон эксплуатации покрытия от −40 до +80 °C и допустимое рабочее давление до 62 бар определяют область применения в высоконапорных холодильных контурах.
Конструктивно корпус рассчитан на установку двух сердечников в одном корпусе, что обеспечивает разделение адсорбирующих модулей и упрощает их замену; в технологической части предусмотрены соединения для пайки по наружному диаметру 2 1/8" (54 мм ODS) и сварной входной патрубок диаметром 60,3 мм, соответствующие промышленным методам монтажа в магистралях трубопроводов.
В качестве технологических решений использованы стандартизированные посадочные размеры сердечников и привычные способы соединения (пайка ODS и сварка), что обеспечивает совместимость с типовыми осушающими элементами и монтажными процессами в холодильной технике; номинальный объём корпуса соотнесён с ёмкостью адсорбента и гидравлическими параметрами в контуре.
Применим в холодильных установках торговых и промышленных объектов, холодильных компрессорных и распределительных узлах, где используются хладагенты на основе CO2 и требуются узлы с повышенным рабочим давлением и широким температурным диапазоном; конструкция совместима с оборудованием, рассчитанным на пайку и сварку указанных размеров патрубков.
