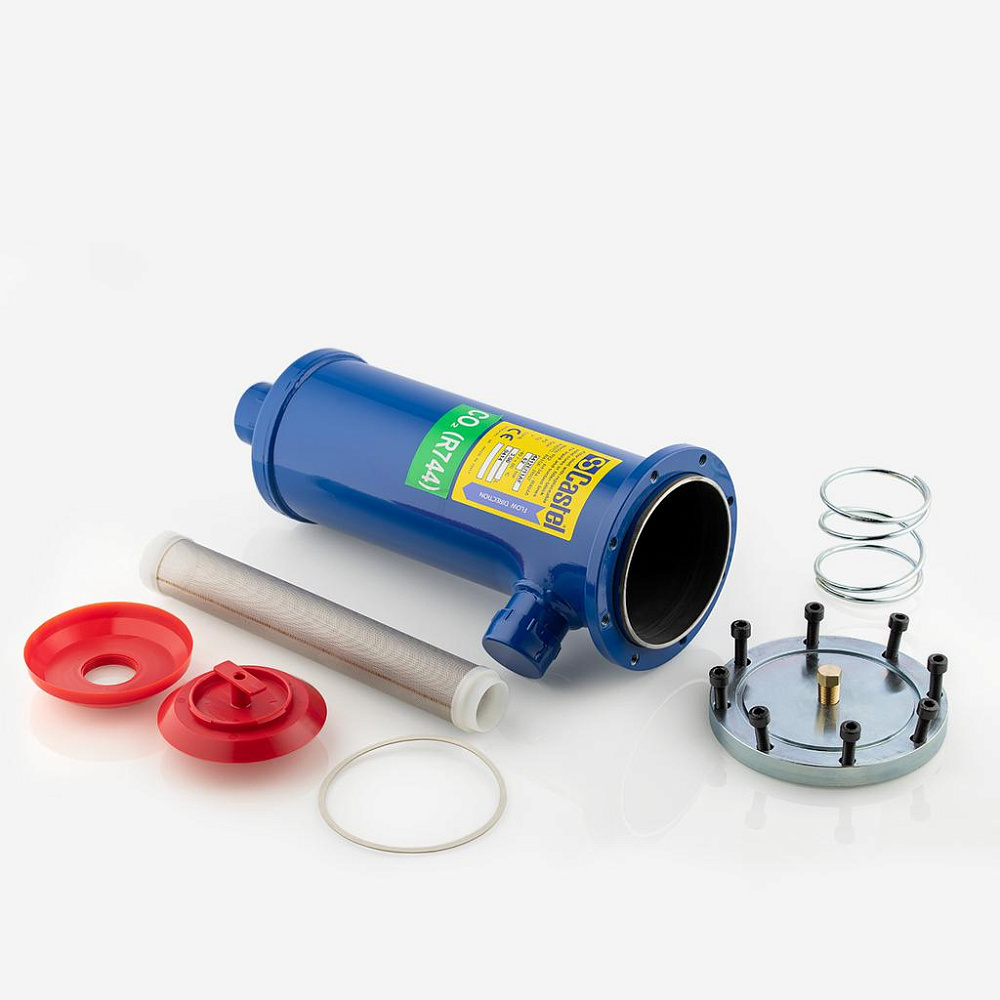

КОРПУС ФИЛЬТРА ОСУШИТЕЛЯ CASTEL CO2 Filter Drier Shell 1.3/8"-35mmODS, 4412E/11AF
- Артикул: 4412E/11AF
- Бренд: Castel
- Количество сердечников в корпусе: 2
- Количество штук в упаковке: 1
- Производитель: Castel
- Номинальный объём см3: 1600
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +80
- Максимальное рабочее давление MWP Бар: 62
- Тип сердечника: 4490/B
- Соединение пайка Ø Дюймы / мм: 1 3/8" / 35
- Соединение сварка ВХОД Ø мм: 42,4
Описание
Корпус фильтра-осушителя CASTEL CO2 предназначен для размещения двух осушительных сердечников типа 4490/B; внутренний номинальный объём корпуса составляет порядка 1600 см³, что определяет его ёмкостные характеристики по адсорбции влаги и фильтрации системы. Рабочий температурный диапазон обеспечивает эксплуатацию при экстремально низких и повышенных температурах от −40 до +80 °C, а максимальное допустимое рабочее давление корпуса — 62 бар, что соответствует требованиям к оборудованию для сред высокого давления.
Конструктивно корпус выполнен с двумя типами присоединений: под пайку ODS предназначено соединение диаметром 35 мм (1 3/8"), входной патрубок рассчитан на сварное присоединение с условным диаметром 42,4 мм. Такая комбинация соединений обеспечивает возможность жёсткой врезки в магистрали и применения стандартных технологий монтажа в промышленных холодильных контурах. Конструкция рассчитана на установку двух сердечников в одну камеру, что упрощает сервисное обслуживание и замену осушительных элементов.
Технологические решения корпуса предусматривают использование методов пайки и сварки при монтаже, совместимых с промышленной практикой установки фильтров-осушителей в трубопроводах. Конструктивная компоновка и подпорная способность корпуса соответствуют работе с осушителями рекомендованного типа сердечника и обеспечивают надёжное удержание адсорбента и фильтрующих элементов при указанных параметрах давления и температуры.
Применяется в холодильных системах, в том числе на установках с диоксидом углерода (CO2), где требуются устройства, рассчитанные на высокое давление и широкий температурный диапазон; пригоден для интеграции в промышленные и коммерческие хладокомпрессорные установки при соответствии размеров присоединений и режима эксплуатации.
