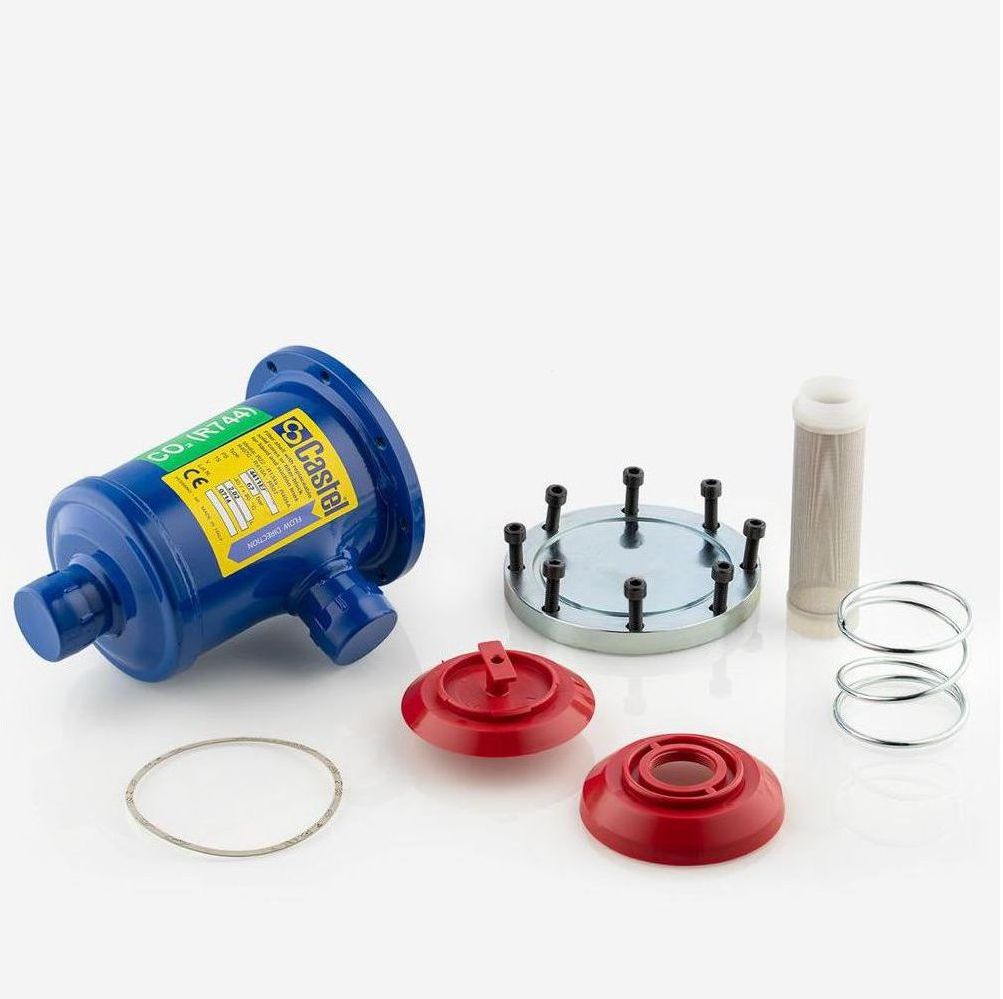

ФИЛЬТР-ОСУШИТЕЛЬ СО СМЕННЫМ ТВЕРДЫМ СЕРДЕЧНИКОМ ПОД ПАЙКУ ODS / ПОД СВАРКУ W, ГЛУХАЯ КРЫШКА, 4411E
- Артикул: 4411E/M42BF
- Бренд: Castel
- Количество сердечников в корпусе: 1
- Количество штук в упаковке: 1
- Производитель: Castel
- Номинальный объём см3: 800
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +80
- Максимальное рабочее давление MWP Бар: 62
- Тип сердечника: 4490/B
- Соединение пайка Ø Дюймы / мм: - / 42
- Соединение сварка ВХОД Ø мм: 48,3
Описание
Фильтр-осушитель с заменяемым твёрдым сердечником предназначен для очистки хладагента от влаги и механических примесей в герметичных холодильных контурах; в рабочей камере размещён один сменный сердечник типа 4490/B с номинальным объёмом порядка 800 см3. Эксплуатационный температурный диапазон устройства составляет −40…+80 °C, максимально допустимое рабочее давление — 62 бар.
Корпус выполнен с глухой крышкой и рассчитан на монтаж в двух вариантах присоединения: под пайку (исполнение ODS) с посадочным диаметром 42 мм и под сварку (исполнение W) с входным отверстием 48,3 мм, что обеспечивает интеграцию с трубопроводными соединениями соответствующих типоразмеров. Конструкция предусматривает замену твёрдого сердечника через крышку при техническом обслуживании.
В качестве фильтрующего элемента используется твёрдый адсорбент в сменном сердечнике 4490/B, выполняющий функции адсорбции влаги и механической фильтрации; применение методов пайки или сварки обеспечивает надёжную герметичность стыков. Номинальный объём сердечника и конструктивные решения определяют ёмкость поглощения и пропускную способность при заданных температурно‑давленческих режимах.
Устройство предназначено для установки в магистралях холодильных систем промышленного назначения — на участках жидкостной и всасывающей линии, в системах хладоснабжения торговых и пищевых предприятий и складских комплексов при соблюдении указанных предельных параметров. Совместимость определяется соответствием посадочных диаметров для пайки и сварки и использованием сердечника типа 4490/B в системах, допускающих его применение.
