КОРПУС ФИЛЬТРА ОСУШИТЕЛЯ CASTEL CO2 Filter Drier Shell 1.1/8" ODS, 4411E/9AF
- Артикул: 4411E/9AF
- Бренд: Castel
- Количество сердечников в корпусе: 1
- Количество штук в упаковке: 1
- Производитель: Castel
- Номинальный объём см3: 800
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +80
- Максимальное рабочее давление MWP Бар: 62
- Тип сердечника: 4490/B
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
- Соединение сварка ВХОД Ø мм: 33,7
Описание

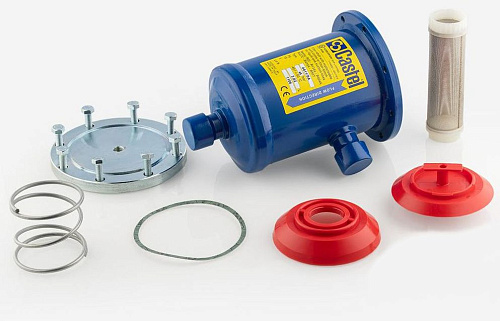

Корпус фильтра-осушителя CASTEL CO2 Filter Drier Shell 1.1/8" ODS (4411E/9AF) предназначен для размещения одного сменного сердечника типа 4490/B с номинальным объёмом около 800 см³; конструкция и допуски рассчитаны на работу при температуре от −40 до +80 °C и на максимальное рабочее давление до 62 бар, что соответствует требованиям систем с высоким давлением хладагента CO2 (R744).
Конструктивно корпус выполнен как одноотсековый узел с посадочным местом под один сердечник, предусмотрены два типа присоединений — входной патрубок под сварку диаметром 33,7 мм и выходное ODS‑соединение 1 1/8" для пайки, что обеспечивает встроенную герметичную стыковку с магистралями хладоагента высокого давления и совместимость с типовыми монтажными практиками холодильных систем.
В качестве технологических особенностей использованы стандартные методы соединения трубопроводов для холодильной промышленности: сварное соединение на входе и ODS (outside diameter solder) на выходе; корпус рассчитан на эксплуатацию с фильтрующе‑осушительными элементами соответствующего типоразмера (4490/B), что определяет механические и протоковые характеристики узла фильтрации и влагопоглощения.
Применение данного корпуса уместно в промышленных и коммерческих холодильных установках на CO2, включая технологические линии пищевой промышленности и логистики, где требуются высокое рабочее давление и широкий температурный диапазон; поставляется в единичной упаковке, рассчитанной на установку одного сердечника.
