КОРПУС ФИЛЬТРА ОСУШИТЕЛЯ CASTEL CO2 Filter Drier Shell 5/8"-16 mm ODS, 4411E/5AF
- Артикул: 4411E/5AF
- Бренд: Castel
- Количество сердечников в корпусе: 1
- Количество штук в упаковке: 1
- Производитель: Castel
- Номинальный объём см3: 800
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +80
- Максимальное рабочее давление MWP Бар: 62
- Тип сердечника: 4490/B
- Соединение пайка Ø Дюймы / мм: 5/8" / 16
- Соединение сварка ВХОД Ø мм: 21,3
Описание
Фильтр-осушитель CASTEL CO2 серии 4411E/5AF рассчитан на применение в холодильных контурах с высоким рабочим давлением: конструкционный допуск обеспечивает эксплуатацию при давлениях до 62 бар и в температурном диапазоне от −40 °C до +80 °C; внутренний полезный объём корпуса составляет 800 см3, что определяет ёмкость для размещения осушающего наполнителя и пропускную способность по объёму хладагента.

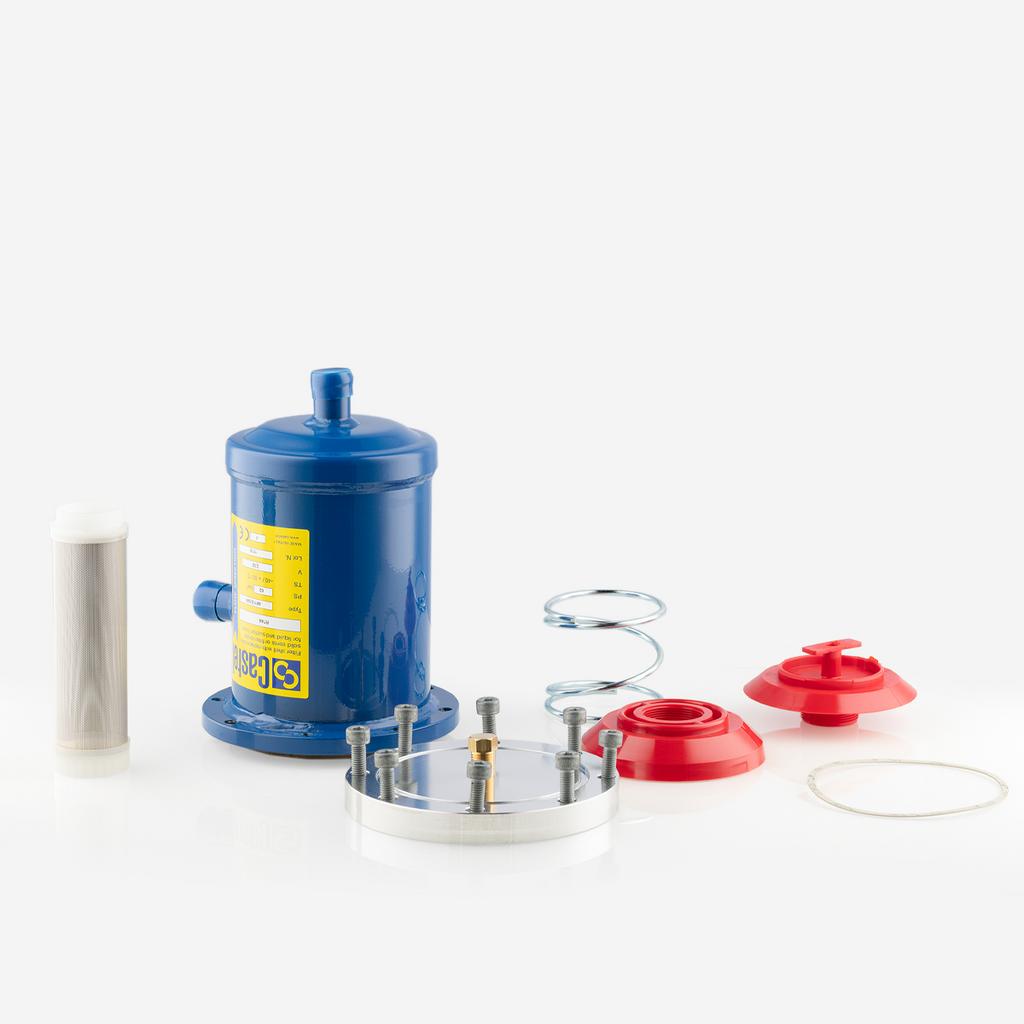

Корпус выполнен как корпус‑для‑сердечника с одной загрузочной ячейкой; внутренняя компоновка рассчитана на последовательный прохождений потока через единственный картридж‑сердечник (количество сердечников — 1), при этом предусмотрены разные способы присоединения к трубопроводу: пайка ODS с номинальным наружным диаметром 5/8" (16 мм) и сварное подсоединение входа с Ø 21,3 мм, что обеспечивает гибкость монтажа в существующие магистрали.
Внутри устанавливается сменный сердечник типа 4490/B, представляющий собой осушающий элемент, предназначенный для отделения и удерживания влаги из хладагента; конструкция и тип сердечника ориентированы на адсорбционную обработку потока, совместимую с хладагентом CO2, с учетом указанных температурно‑давлении условий эксплуатации.
Применение соответствует системам холодоснабжения и технологическим контурам, использующим углекислый хладагент CO2, где требуются герметичные и высоконапорные узлы осушки; размеры и типы соединений позволяют интегрировать корпус в трубопроводы торговых, логистических и пищевых холодильных установок с соответствующими стандартными присоединениями.
