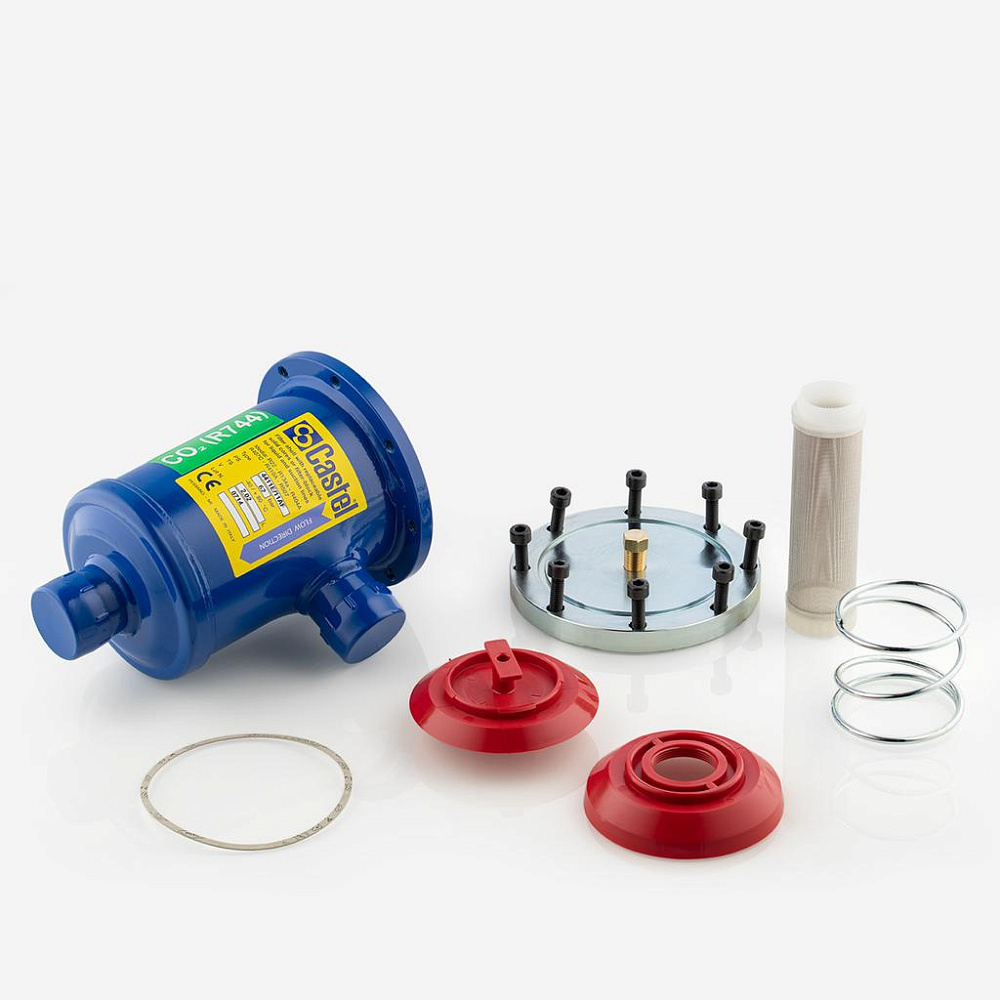

КОРПУС ФИЛЬТРА ОСУШИТЕЛЯ CASTEL CO2 Filter Drier Shell 1.3/8"-35mmODS, 4411E/11AF
- Артикул: 4411E/11AF
- Бренд: Castel
- Количество сердечников в корпусе: 1
- Количество штук в упаковке: 1
- Производитель: Castel
- Номинальный объём см3: 800
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +80
- Максимальное рабочее давление MWP Бар: 62
- Тип сердечника: 4490/B
- Соединение пайка Ø Дюймы / мм: 1 3/8" / 35
- Соединение сварка ВХОД Ø мм: 42,4
Описание
Корпус осушителя рассчитан на размещение одного осушительного сердечника типоразмера 4490/B и имеет внутренний объём порядка 800 см³, что определяет его пропускную способность по десиканту и объём контакта рабочего хладагента с осушающим материалом. Эксплуатационный температурный диапазон от −40°C до +80°C и максимальное рабочее давление до 62 бар обеспечивают соответствие требованиям систем с низкотемпературными и высоконапорными режимами, включая схемы на CO2 (R744).
Конструктивно корпус выполнен для монтажа в трубопроводную сеть с возможностью пайки по наружному диаметру 35 мм (1 3/8" ODS) и приварного входного патрубка диаметром 42,4 мм, что обеспечивает варианты установки методом пайки (brazing/ODS) или сварки. Конструкция предусматривает герметичное размещение одного сменного сердечника и организацию потока через осушающий элемент для отделения влаги и механических примесей.
Используемые технологические решения включают обработку соединений, совместимую с пайкой ODS и приваркой, что обеспечивает прочность и герметичность при заявленных рабочих параметрах. Поворотно-неповторяющиеся детали корпуса и гнездо для сердечника рассчитаны с учётом стандартного исполнения картриджа 4490/B и технологических допусков монтажа в холодильных контурах.
Корпус предназначен для интеграции в холодильные и климатические установки коммерческого и промышленного назначения, где требуется удаление и удержание влаги в хладагенте при низких температурах и повышенных давлениях; совместим с трубопроводными диаметрами 35 мм ODS и фланговыми/приварными патрубками на 42,4 мм, что обеспечивает адаптацию к типовым монтажным схемам пищевой промышленности, складских и торговых холодильных систем.
