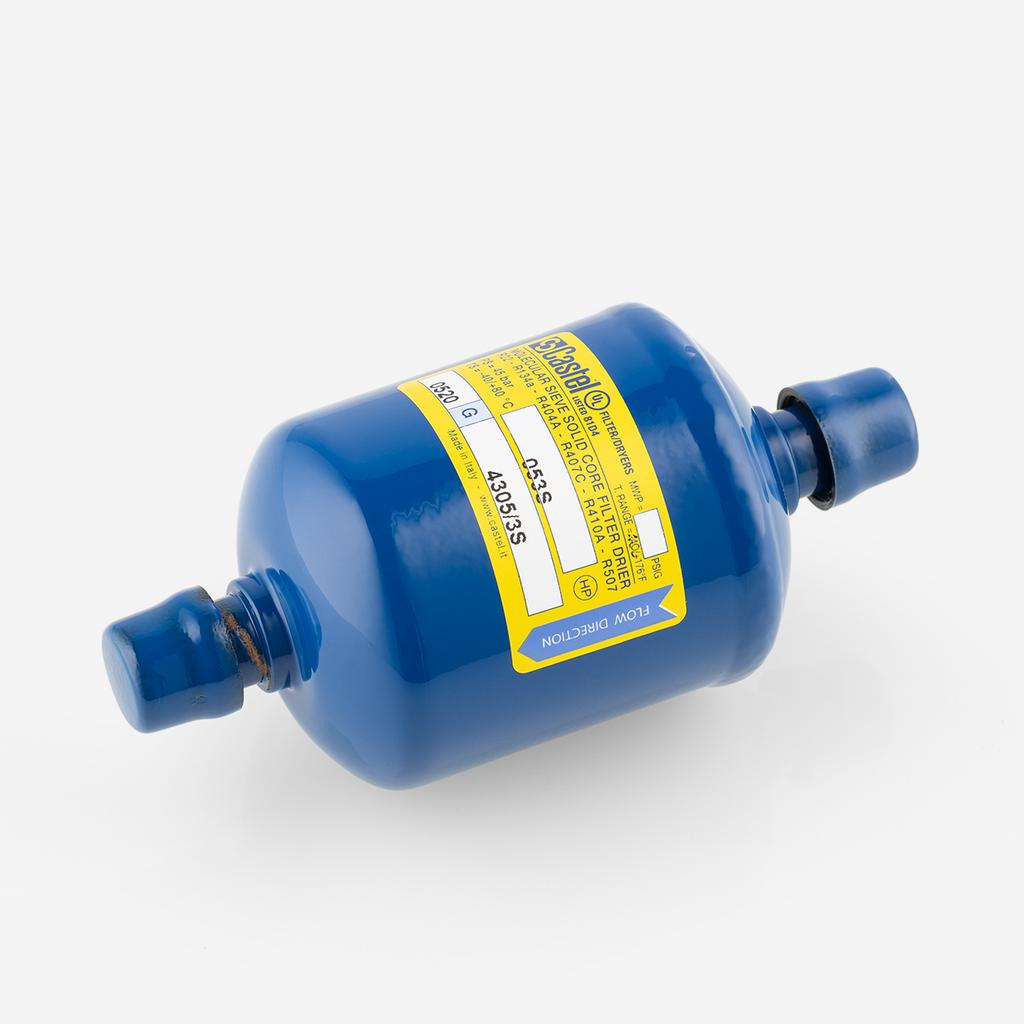

Solid Core Drier 3/8" ODS (4305/3S)
- Артикул: 4305/3S
- Бренд: Castel
- Международный код: 053S
- Производитель: Castel
- Номинальный объём см3: 80
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +80
- Максимальное рабочее давление MWP Бар: 42
- Площадь фильтрации см2: 70
- Соединение пайка Ø Дюймы / мм: 3/8" ODS
Описание
Фильтр-осушитель Castel 4305/3S (международный код 053S) предназначен для удаления влаги и механических примесей из хладаносительнных контуров; внутренняя камера заполнения имеет объём порядка 80 см3, рабочий температурный диапазон охватывает значения от −40 до +80 °C, а конструктивно устройство рассчитано на эксплуатацию при давлении до 42 бар. Фильтрационная поверхность элемента обеспечивает контакт хладагента с сорбентом и механической задержкой частиц, её площадь составляет около 70 см2, что определяет пропускную способность фильтра при заданных режимах. Соединение с трубопроводом выполнено под пайку методом ODS с наружным диаметром 3/8", обеспечивая прямую интеграцию в медные магистрали.
По конструктивной схеме прибор представляет собой линейный картридж с комбинированным фильтрующе-осушающим наполнением, рассчитанным на последовательную механическую задержку и адсорбцию влаги и кислотных компонентов. Компактный корпус и тип соединения обеспечивают монтаж в разрыв трубопровода без применения дополнительных адаптеров; внутреннее распределение потока выполнено так, чтобы обеспечить равномерное прохождение через сорбентную прослойку и фильтрующий слой.
В конструктивных решениях использованы технологии, характерные для сервисных фильтр-осушителей: спрессованный сорбент в сочетании с пористым фильтрующим элементом и герметичным металлическим корпусом, пригодным для пайки ODS. Конструкция допускает термическую обработку при монтаже и рассчитана на эксплуатацию в средах, соответствующих указанным температурно-давленческим режимам; материалы корпуса и уплотнений подбираются с учётом совместимости с традиционными хладагентами и маслом.
Применяется в системах хладоснабжения коммерческих и промышленных установок, где требуется монтаж в медные трубопроводы с присоединением 3/8" ODS и эксплуатация в диапазоне температур и давлений, соответствующих рабочим параметрам устройства; совместим с типовыми холодильными контурами предприятий торговли, складов, пищевой и перерабатывающей промышленности.
