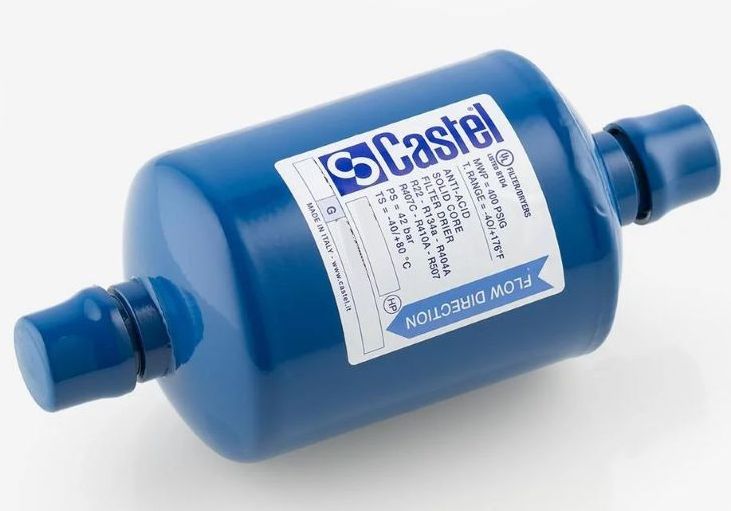

Anti-Acid Core Drier 12 mm ODS (4216/M12S)

Описание

Фильтр-осушитель 4216/M12S предназначен для осушки и механической фильтрации хладагента в трубопроводах холодоснабжения; внутри расположен адсорбент объёмом 250 см3, сформированный из смеси молекулярного сита (80%) и оксида алюминия (20%), что обеспечивает сочетание высокой влагопоглощающей способности молекулярного сита и стабилизации адсорбента за счёт оксида алюминия. Рабочий температурный интервал устройства охватывает диапазон от −40 °C до +80 °C, расчётное максимальное рабочее давление составляет 45 бар, соединение выполнено под пайку с посадочным диаметром 12 мм, что определяет способ монтажа в магистрали.

Конструкция представляет собой герметичный корпус с заполненным адсорбентом рабочим объёмом и впаянными патрубками для прямого включения в трубопровод методом пайки; внутри отсутствуют подвижные элементы, что снижает требования к обслуживанию, и вся конструкция рассчитана на эксплуатацию при указанных температурно-давлении режимах.

В качестве функционального наполнителя применена указанная смесь адсорбентов, используемая для селективного удаления влаги и реактивных продуктов в хладагентных контурах; технологии изготовления предусматривают герметичную запайку корпуса и обеспечение адекватного контакта адсорбента с проходящим рабочим флюидом для эффективной регенерации объёма адсорбирующего материала в процессе эксплуатации.

Фильтр-осушитель рассчитан на встраивание в холодильные и кондиционирующие установки с целью защиты компонентов системы (компрессоров, расширительных устройств и т.д.) от влаги и твёрдых включений; применение соединения под пайку диаметром 12 мм делает его совместимым с магистралями соответствующего типоразмера и технологиями монтажа в торговых, складских и пищевых холодильных системах.

Документация

Каталог
(195.95 Kb)

Отказное письмо 101-KC/1038 от 26.12.16
(613.56 Kb)
