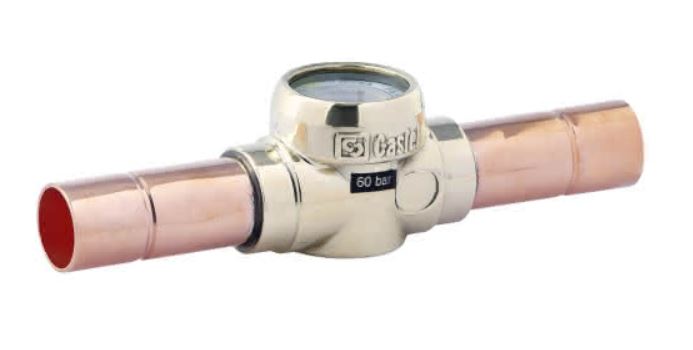

СМОТРОВОЕ СТЕКЛО CASTEL С ИНДИКАТОРОМ ВЛАЖНОСТИ Moisture Indicator CO2 PS=60bar 3/8"ODS, 3940EL/3

Описание

Смотровое стекло CASTEL модели 3940EL/3 предназначено для визуального контроля состояния хладагента в системах на CO2 и оснащено индикатором влажности для выявления наличия влаги в контуре. Конструктивно изделие рассчитано на эксплуатацию в температурном диапазоне от −40 до +120 °C и на максимальное рабочее давление до 60 бар, что соответствует требованиям промышленных холодильных установок и технологических контуров с высоким давлением.

Конструкция включает прозрачное окно для наблюдения за фазой и прозрачностью хладагента и встроенный влагочувствительный элемент, сигнализирующий о присутствии влаги цветовой индикацией; в варианте без индикатора изделие может устанавливаться на линии возврата масла из маслоотделителя. Монтаж производится через пайку ODS с условным диаметром соединения 3/8", что предполагает соединение с медными трубопроводами методом паяния и требует соответствующей подготовки монтажного узла.

Материалы корпуса и уплотнений выполнены с расчётом на указанные температурно-давленностные режимы; влагочувствительный элемент представляет собой реагирующую вставку, дающую экспресс-индикацию уровня влаги в хладагенте и позволяющую оценить необходимость замены фильтра-сушителя. Конструкция обеспечена герметичностью, соответствующей работе при повышенных давлениях хладагента CO2.

Применяется для установки на жидкостных линиях холодильных систем на CO2 и в составе технологических контуров, где требуется оперативный контроль состояния хладагента и выявление влаги; возможна эксплуатация в складских, торговых и пищевых холодильных установках при соблюдении монтажных требований к пайке и заявленных рабочих параметров. Поставляется упаковками по 25 штук.

Документация

Spetsifikatsiya_3910_3950_3940.pdf
(151.46 Kb)
