СМОТРОВОЕ СТЕКЛО CASTEL Liquid Indicator 5/8" - 16 mm ODS, 3840/5
- Артикул: 3840/5
- Бренд: Castel
- Количество штук в упаковке: 16
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +120
- Максимальное рабочее давление MWP Бар: 50
- Соединение пайка Ø Дюймы / мм: 5/8" / 16
Описание

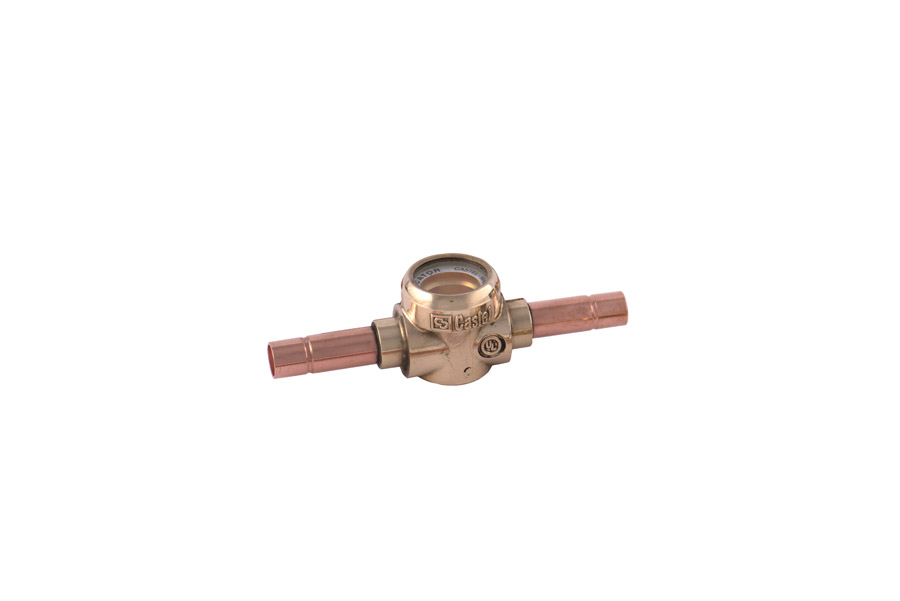

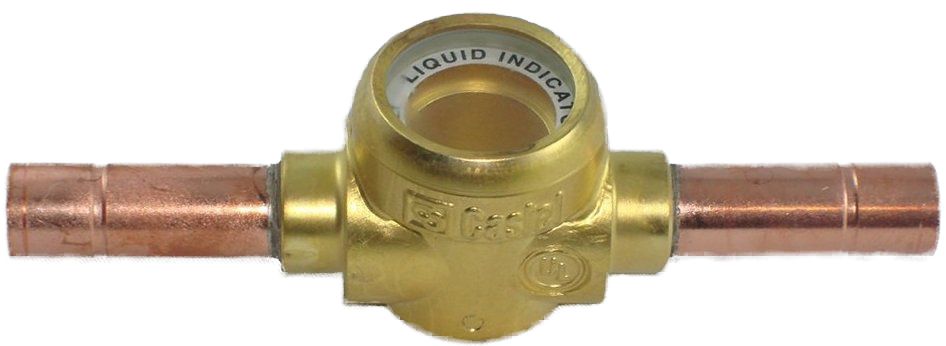

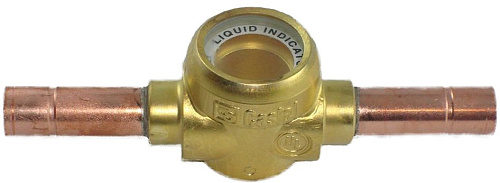

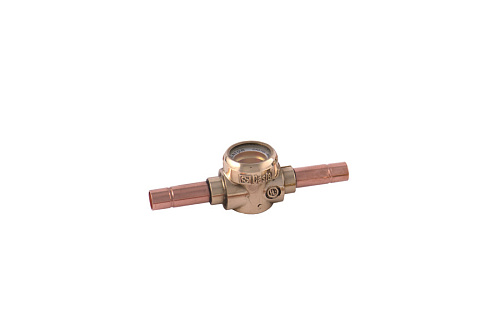

Смотровое стекло CASTEL Liquid Indicator 5/8" (16 mm ODS), мод. 3840/5, предназначено для визуального контроля состояния хладагента и обнаружения влаги в жидкостной магистрали холодильной системы; конструктивно рассчитано на эксплуатацию в диапазоне температур от −40 °C до +120 °C при максимальном рабочем давлении до 50 бар. Соединение исполнено под пайку по внешнему диаметру (ODS) Ø 16 мм (5/8").
Устройство представляет собой компактный встроенный элемент для врезки в жидкостную линию методом пайки; прозрачный просмотрный элемент совмещён с влаговизуальным индикатором, изменяющим цвет при наличии влаги в системе. Конструкция не содержит подвижных частей и обеспечивает герметичное включение в трубопровод при заявленных давлении и температуре.
Контактные поверхности и монтажная часть выполнены из металла, подготовленного для технологии пайки ODS; просматривающий элемент изготовлен из термостойкого прозрачного материала, а индикатор влажности — из влагопоглощающего реактивного состава с цветовой индикацией состояния. Материалы и технологическое исполнение соответствуют требованиям герметичности и коррозионной стойкости, характерным для холодильных систем.
Применяется в холодильных установках и тепловых насосах для контроля состояния хладагента в жидкостной магистрали; при отсутствии индикатора аналогичные исполнения могут монтироваться на линиях возврата масла из маслоотделителя. Поставка производится упаковками по 16 штук, что учитывается при комплектации монтажных работ и сервисного запаса.
