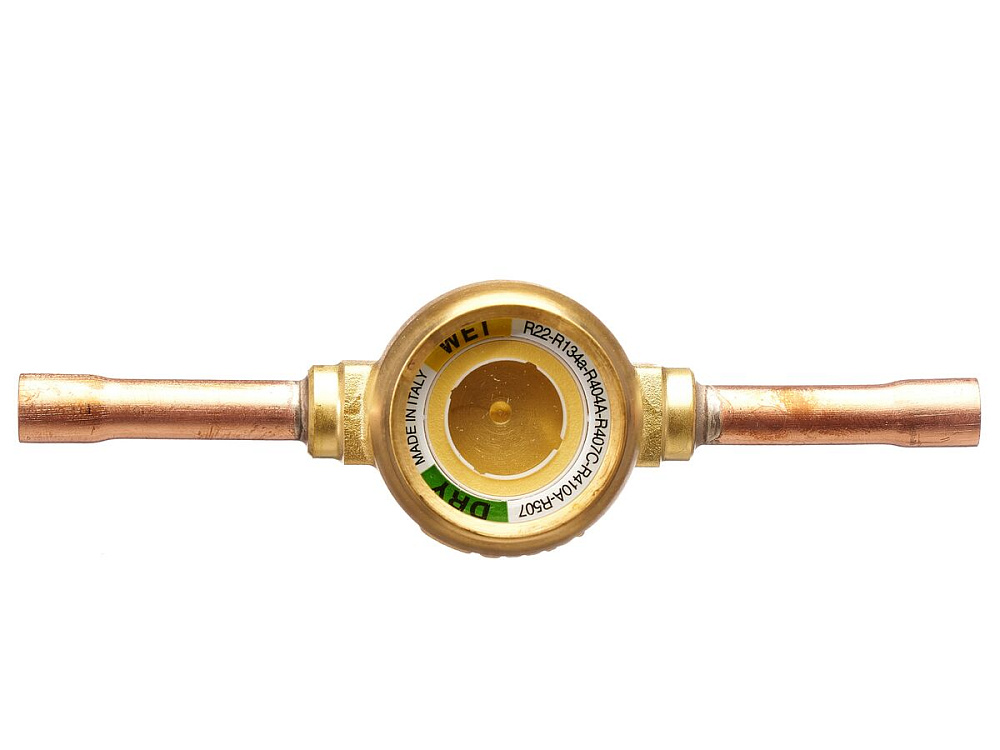

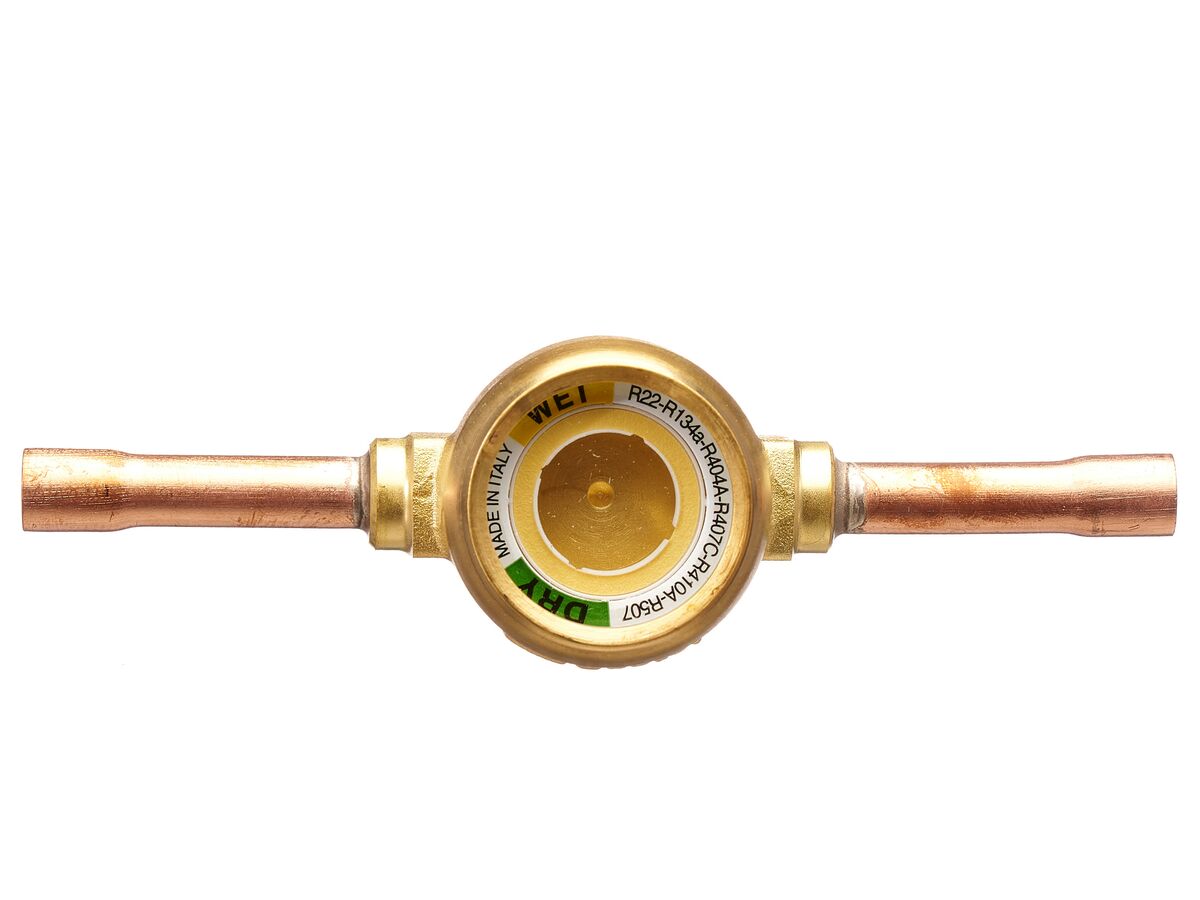

Стекло смотровое CASTEL 3740/M10 (3940/M10) 10 мм пайка

Описание

Модельный ряд CASTEL 3740/M10 и 3940/M10 представляет собой смотровые стекла с рабочим элементом толщиной 10 мм; конструкция выполнена в варианте для присоединения методом пайки (обозначение M10 указывает исполнение присоединительного узла) и рассчитана на встроение в магистрали хладоносителя холодильных систем. Изготовитель — Castel.

Конструкция включает прозрачный просмотровый элемент, интегрированный в корпус с присоединительным патрубком для пайки; предусмотрены варианты с интегрированным индикатором влажности и без него, что определяет место установки в схеме: наличие индикатора — монтаж в жидкостной линии, отсутствие индикатора — монтаж на линии возврата масла из маслоотделителя. Геометрия и способ присоединения обеспечивают прямой визуальный доступ к потоку хладагента для оценки фазового состояния и наличия пузырьков.

Просмотровый элемент выполнен из термостойкого прозрачного материала (стекло), а присоединительный узел рассчитан на технологию пайки, обеспечивающую постоянное герметичное соединение с трубопроводом. В вариантах с индикатором влажности применён влагочувствительный элемент, визуально сигнализирующий о присутствии влаги в хладагентах и позволяющий оценивать необходимость замены фильтра‑сушителя.

Продукция предназначена для применения в холодильных и кондиционирующих установках торговых, складских и пищевых предприятий для оперативного визуального контроля состояния хладагента и мониторинга влажности в жидкостной линии; монтаж требует соблюдения правил пайки и совместимости материалов с применяемым хладагентом и технологическими требованиями системы.

Документация

Технические характеристики
(46.00 Kb)
