РЕГУЛЯТОР ДАВЛЕНИЯ В РЕСИВЕРЕ (KVD) CASTEL Receiver Regulator 1/2" ODS, 3350/4S
- Артикул: 3350/4S
- Бренд: Castel
- Количество штук в упаковке: 15
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +110
- Диапазон регулирования bar: 3 - 20
- Максимальное рабочее давление MWP Бар: 28
- Пропускная способность Kv (m3/h): 1,8
- Соединение пайка Ø Дюймы / мм: 1/2" / -
Описание

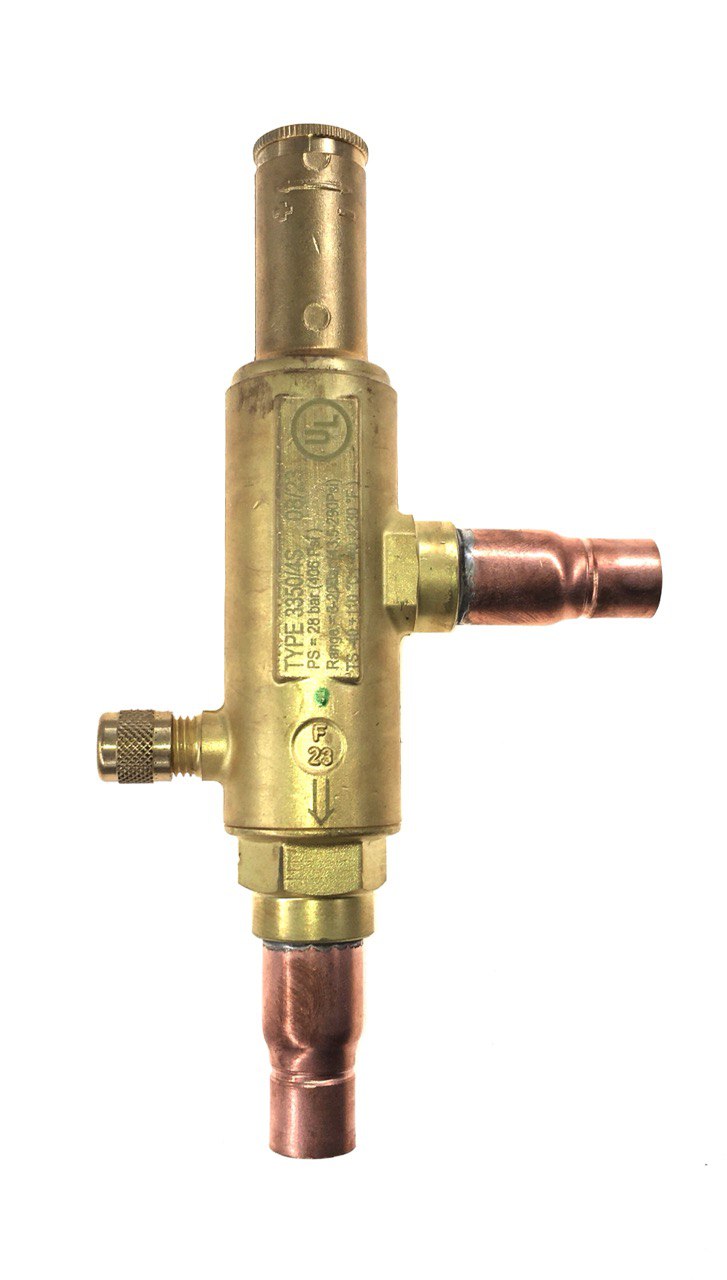

Регулятор давления ресивера Castel 3350/4S предназначен для управления давлением в ресивере посредством пропуска горячего газа из нагнетательной линии компрессора в сосуд приёмника жидкой фазы; рабочий диапазон регулирования задан в пределах примерно 3–20 бар, при этом конструкция обеспечивает максимальное рабочее давление до 28 бар и пропускную способность, соответствующую коэффициенту Kv около 1,8 м3/ч. Расчётные пределы эксплуатации по температуре охватывают широкую область от −40 до +110 °C, что определяет пригодность регулятора для систем с низкими и повышенными рабочими температурами.
Соединение регулятора выполнено под пайку наружным диаметром 1/2" (ODS), что облегчает последовательную установку в жидкостной или байпасной линии и обеспечивает стандартный монтаж в существующие трубопроводы. Конструктивно изделие служит в составе управляющей схемы вместе с регулятором давления конденсации, заменяя дифференциальные клапаны и реализуя функцию повышения давления жидкости в ресивере за счёт подачи горячего газа; подобная схема позволяет поддерживать заданный уровень давления в конденсаторе и ресивере при колебаниях нагрузок и режимов конденсации.
Применение регулятора ориентировано на промышленные холодильные установки с рекуперацией тепла и системами конденсации воздуха или воды, где требуется управление давлением приёмника для приёма жидкости; конструкция и рабочие параметры делают его совместимым с типовыми компрессорными и конденсаторными узлами в торговых, логистических и пищевых объектах при соблюдении предельных значений давления и температур.
