РЕГУЛЯТОРЫ ДАВЛЕНИЯ КОНДЕНСАЦИИ ПОД ПАЙКУ ODS, 3345EL/4S

Описание

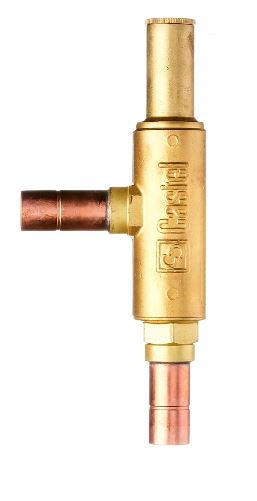

Регулятор давления конденсации Castel модели 3345EL/4S предназначен для установки на линии высокого давления холодильных и кондиционных контуров; рабочий диапазон поддерживаемого давления задаётся в пределах примерно 12–35 бар, при этом допустимое максимальное рабочее давление корпуса составляет 45 бар. Пропускная способность устройства эквивалентна Kv ≈ 2,7 м3/ч, что определяет соответствие регулятора по производительности конкретным холодильным системам; расчет подбора должен учитывать требуемый расход и перепад давления. Устройство рассчитано на эксплуатацию в широком температурном диапазоне от −40 до +110 °C и оснащено пайковым соединением номиналом 1/2" для встраивания в медные магистрали.

Конструктивно регулятор выполнен в исполнении для пайки (бразирования) непосредственно в трубопровод, что обеспечивает надежное герметичное соединение и минимальную протяжку дополнительных фитингов; конструкция ориентирована на работу в высоконапорной части контура, обеспечивая поддержание заданного давления в конденсаторе и ресивере. Значение Kv позволяет классифицировать устройство по пропускной способности при расчёте гидравлического сопротивления и подразумевает применение в системах с соответствующими расходами хладагента.

Применение — в конденсационных трактах холодильных и кондиционирующих установок, в том числе в коммерческих холодильных системах, складских и пищевых комплексах, где требуются регулирование и поддержание давления в конденсаторе/ресивере в указанных пределах. При проектировании и монтаже следует учитывать согласование номинального размера пайки 1/2", рабочей температуры и предельного давления системы с параметрами регулятора, а также предусмотреть соблюдение требований производителя по пайке и герметичности соединений. Партия поставки — 15 единиц в упаковке, что актуально при планировании монтажных работ и логистики.
