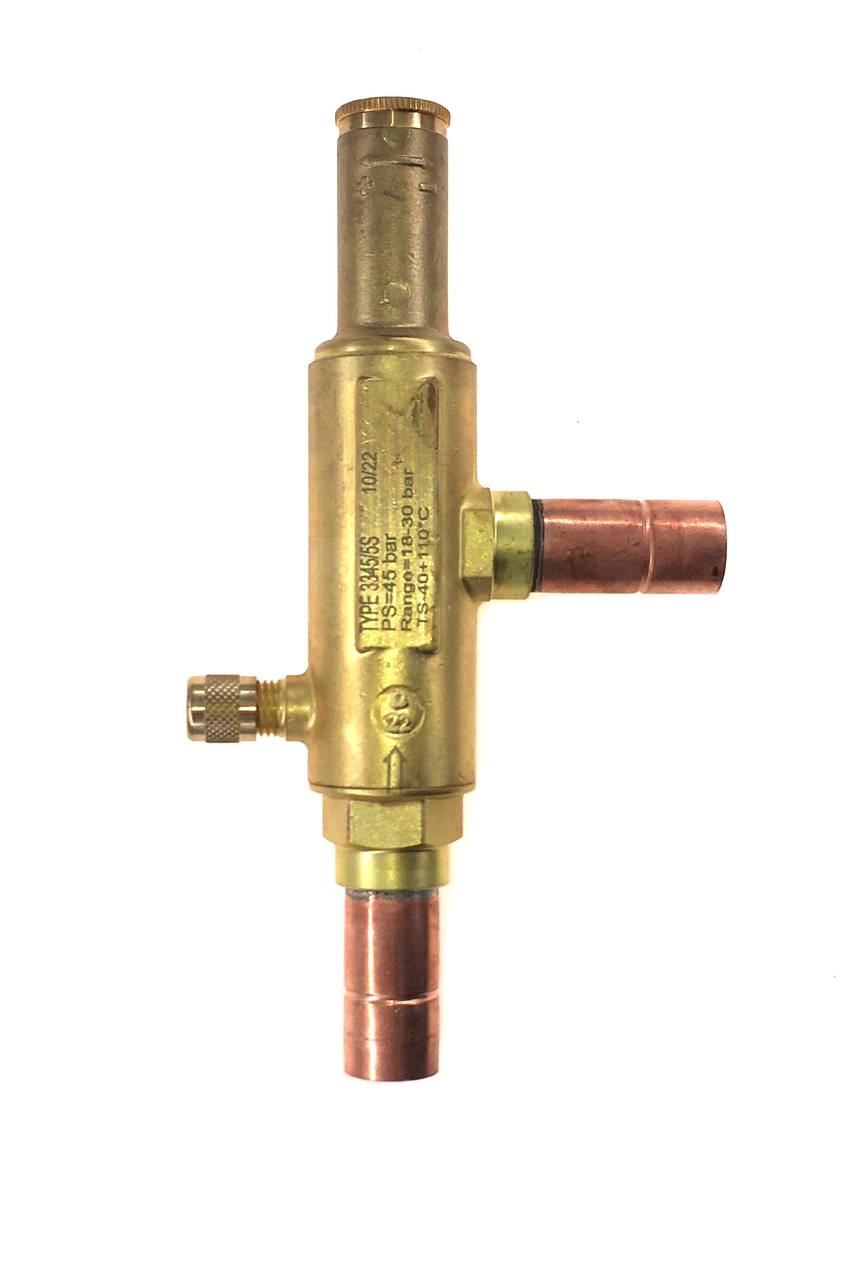

РЕГУЛЯТОР ДАВЛЕНИЯ КОНДЕНСАЦИИ (KVR) CASTEL Condensing Regulator 5/8"-16 mm ODS, 18-30 bar, 3345/5S
- Артикул: 3345/5S
- Бренд: Castel
- Количество штук в упаковке: 15
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +110
- Диапазон регулирования bar: 18 - 30
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 2,7
- Соединение пайка Ø Дюймы / мм: 5/8" / 16
Описание
Регулятор давления конденсации Castel 3345/5S обеспечивает автоматическое поддержание установленного уровня давления конденсата в холодильных контурах; рабочий диапазон регулирования задан в пределах 18–30 бар при максимальном рабочем давлении до 45 бар. Коэффициент пропускной способности Kv равен 2,7 м3/ч, что позволяет оценить пропускную способность при расчётах гидравлического сопротивления. Расчётная рабочая температура эксплуатации охватывает диапазон примерно от −40 °C до +110 °C.
Конструктивно регулятор выполнен для установки в линию конденсатора/ресивера с пайкой через ODS‑фитинг диаметром 5/8" (16 мм), что обеспечивает надёжное паяное соединение в жидкостных и жидкостно‑паровых узлах. Устройство предназначено для взаимодействия с дифференциальными клапанами NRD с целью поддержания повышенного давления в конденсаторе и ресивере и рассчитано на эксплуатацию в типичных условиях холодильных и кондиционирующих систем с воздушным охлаждением конденсаторов.
Применение регулятора целесообразно в коммерческих и промышленных холодильных установках и системах кондиционирования, где требуется стабилизация давления конденсации в указанных пределах; совместимость по присоединению и рабочим параметрам обеспечивает интеграцию в существующие трубопроводы с пайкой 5/8" и в схемы с NRD‑клапанами.
