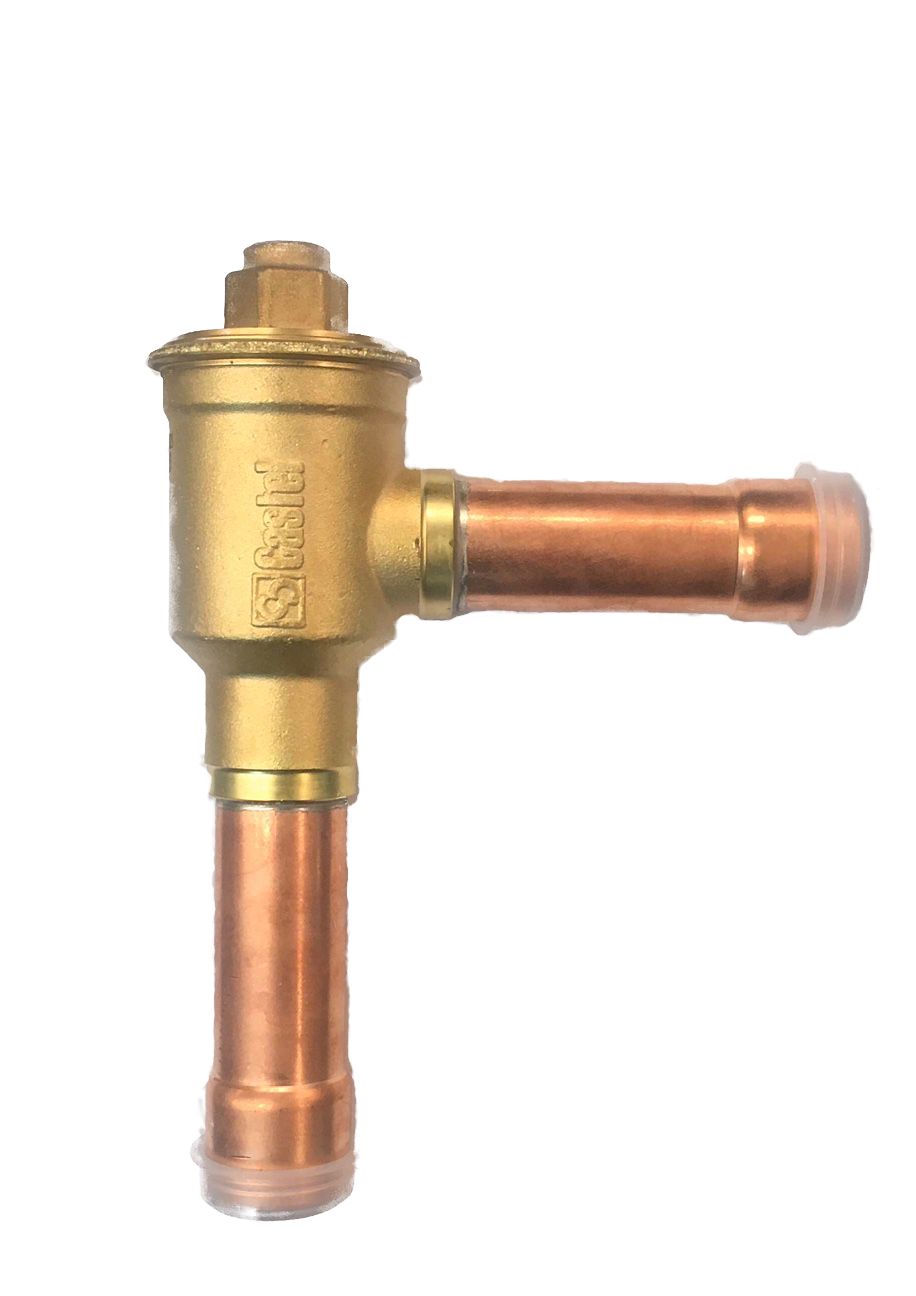

ОБРАТНЫЙ КЛАПАН УГЛОВОЙ НЕРАЗБОРНЫЙ ПОД ПАЙКУ ODS, 3185W/9
- Артикул: 3185W/9
- Бренд: Castel
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,3
- Максимальное рабочее давление MWP Бар: 50
- Пропускная способность Kv (m3/h): 19
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
Описание
Клапан обратный угловой неразборный ODS 3185W/9 рассчитан на эксплуатацию в широком температурном диапазоне от −40 до +150 °C и выдерживает рабочее давление до 50 бар; характерное избыточное (срабатывающее) давление составляет 0,3 бар, пропускная способность задана как Kv = 19 м3/ч (величина Kv соответствует объёму потока при перепаде давления 1 бар). Соединение выполнено под пайку с условным диаметром 1 1/8".
Конструкция выполнена в угловом исполнении и неразборном варианте, что предполагает монтаж путём прямой пайки в линию холодильного контура без использования разъёмных фланцев или резьбовых адаптеров; отсутствие разборных узлов исключает обслуживание без демонтажа участка трубопровода и снижает количество потенциальных точек утечек в стыках. Геометрия и внутреннее устройство ориентированы на одностороннее пропускание хладагента с минимальным перемещением частей при нормальной эксплуатации.
Применяется в системах холодоснабжения для предотвращения обратного движения хладагента: может использоваться в магистральных линиях коммерческих и промышленных холодильных установок, компрессорно-конденсаторных и испарительных контурах при условии согласования рабочих давлений и температур с параметрами системы и выбранным хладагентом.
