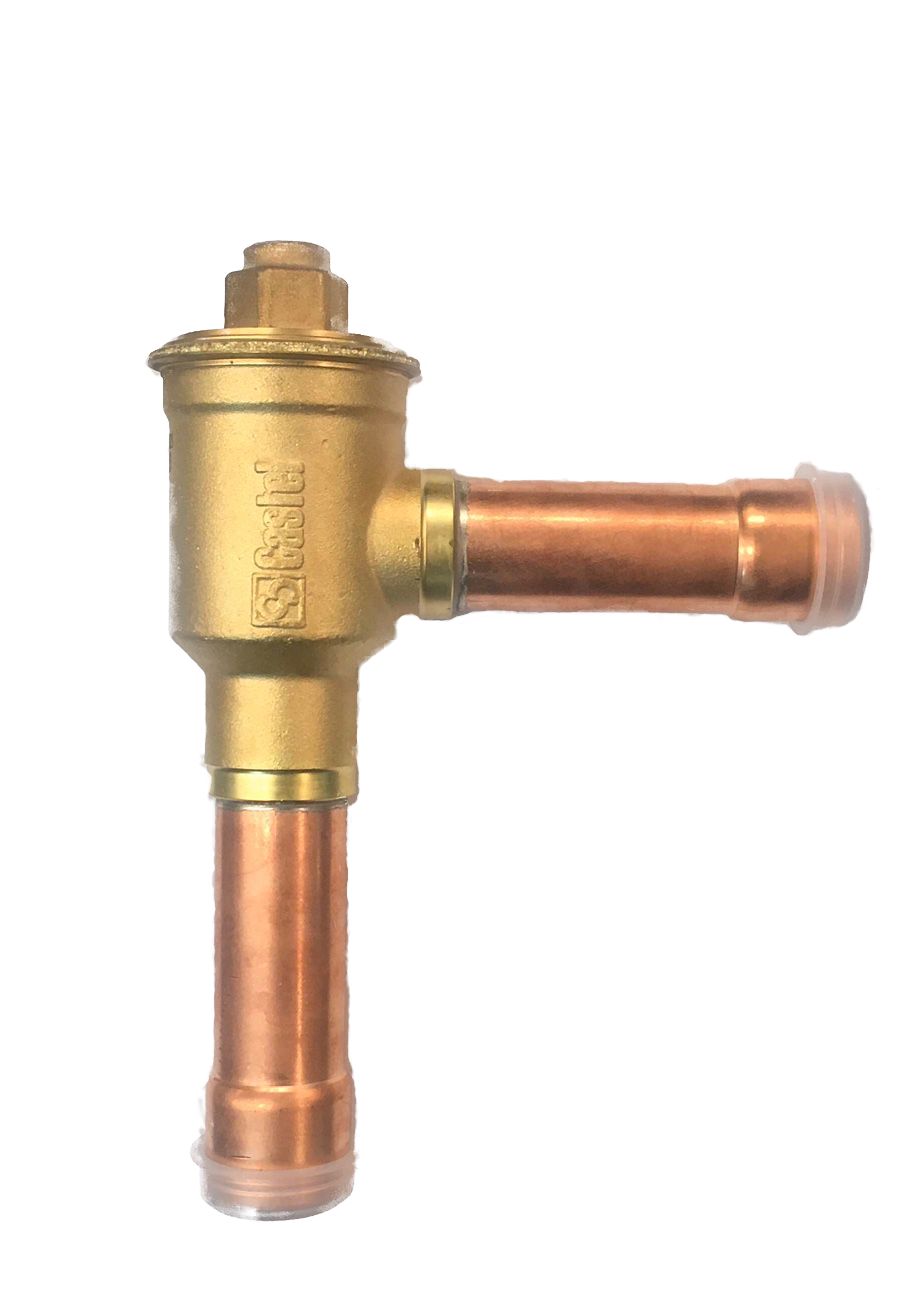

ОБРАТНЫЙ КЛАПАН УГЛОВОЙ CASTEL Square Check Valve 1.3/8"-35 mm ODS, 3185W/11
- Артикул: 3185W/11
- Бренд: Castel
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,3
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 29
- Соединение пайка Ø Дюймы / мм: 1 3/8" / 35
Описание
Угловой обратный клапан Castel Square Check Valve 3185W/11 предназначен для предотвращения обратного движения хладагента в холодильных контурах; рабочий температурный диапазон изделия обеспечивает эксплуатацию при температурах от −40 °C до +150 °C, при этом максимальное допустимое рабочее давление составляет 45 бар, а характерная величина избыточного давления отмечена на уровне 0,3 бар. Пропускная способность клапана выражена коэффициентом Kv ≈ 29 м3/ч, что определяет его пропускную производительность при проектировании гидравлических схем.
Конструктивно клапан выполнен в угловом исполнении с соединением для пайки по наружному диаметру (ODS) диаметром 35 мм (1 3/8"). Такое расположение корпуса упрощает монтаж в условиях ограниченного пространства и обеспечивает ориентированное направление потока, совместимое с типовыми трубопроводными трассами систем холодоснабжения.
Технологически изделие рассчитано на стационарную установку методом пайки ODS, что обеспечивает плотное герметичное соединение с медными трубами стандартного наружного диаметра 35 мм; применение пайки как метода соединения исключает необходимость дополнительных уплотнительных деталей в месте присоединения.
Клапан предназначен для интеграции в промышленные и коммерческие холодильные установки, холодовые камеры и технологические контуры пищевой и холодильной техники, где требуются компоненты, работающие в указанных температурно-давлениях и с трубопроводами наружным диаметром 35 мм.
