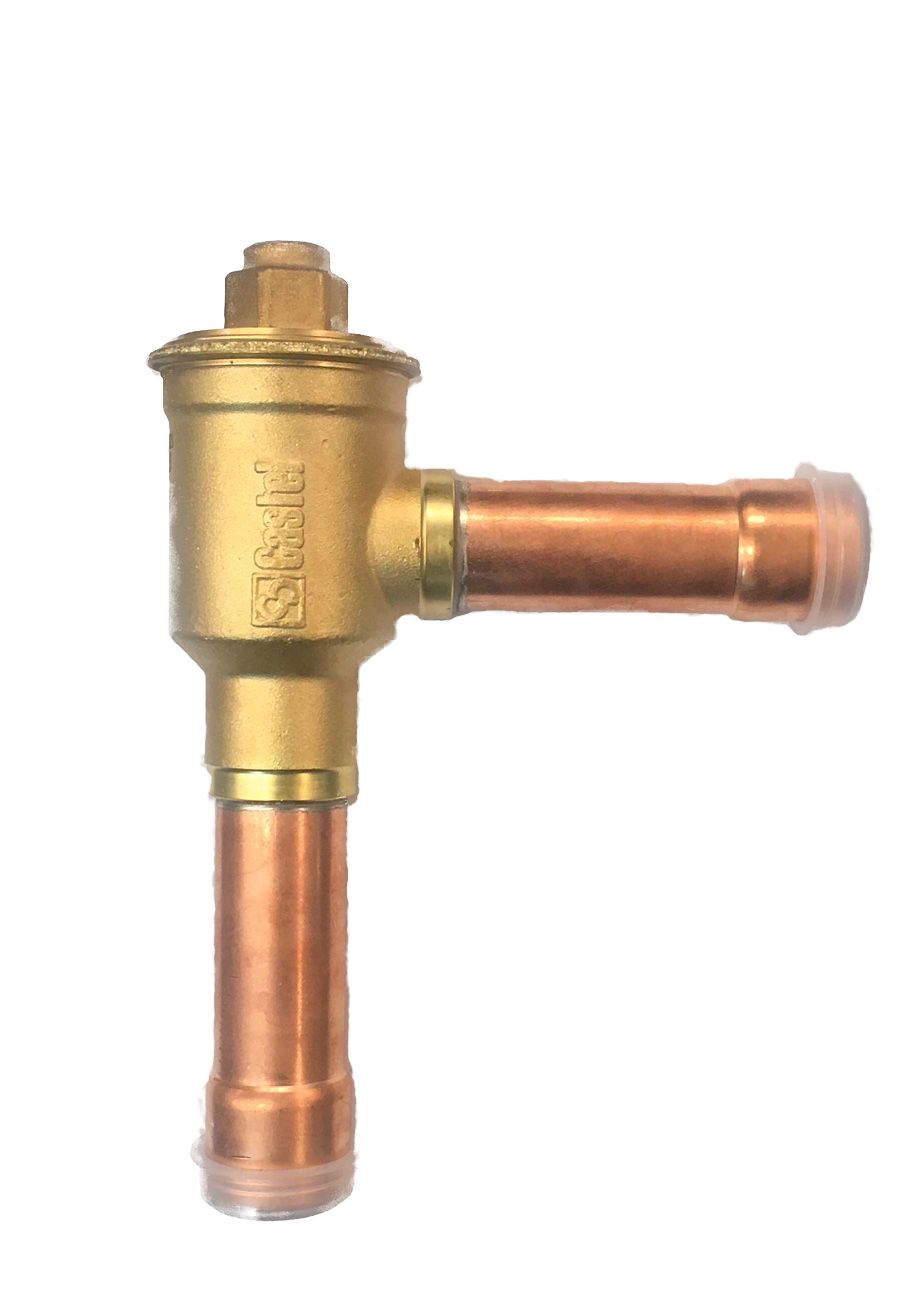

ОБРАТНЫЙ КЛАПАН CASTEL Right-angle check valve CO2 PS=80bar 7/8"-22mm ODS, 3185EW/7

Описание

Модель 3185EW/7 производства Castel представляет собой правоповоротный обратный клапан, предназначенный для работы в системах с хладагентом CO2; расчетное максимальное рабочее давление составляет 80 бар, рабочий температурный диапазон от −40 до +150 °C, а минимальное избыточное давление, необходимое для открытия седла клапана, равно 0,3 бар. Коэффициент пропускной способности Kv равен 9 м3/ч и применяется при гидравлическом расчетe холодильной сети.

Конструкция выполнена в угловом (right-angle) исполнении, обеспечивающем поворот потока на 90° и позволяющем компактно интегрировать клапан в трубопроводы; запорный элемент предотвращает обратное движение хладагента, обеспечивая одностороннюю пропускную способность. Соединение для встраивания в магистраль — под пайку ODS диаметром 7/8" (22 мм), рассчитанное на постоянное жёсткое соединение при монтаже.

Исполнение с ODS-паяным патрубком соответствует технологии пайки магистралей промышленных холодильных систем; конструкция и материалы рассчитаны на эксплуатацию в высоконапорных средах с CO2, что учитывается при выборе допусков и уплотнений для работы при повышенных давлениях и широком температурном диапазоне.

Применяется в промышленных и коммерческих холодильных системах на CO2, в том числе в схемах с повышенными рабочими давлениями и транскритических установках; совместим с трубопроводами, выполненными под пайку Ø22 мм (7/8"), где требуется предотвращение обратного течения хладагента.
