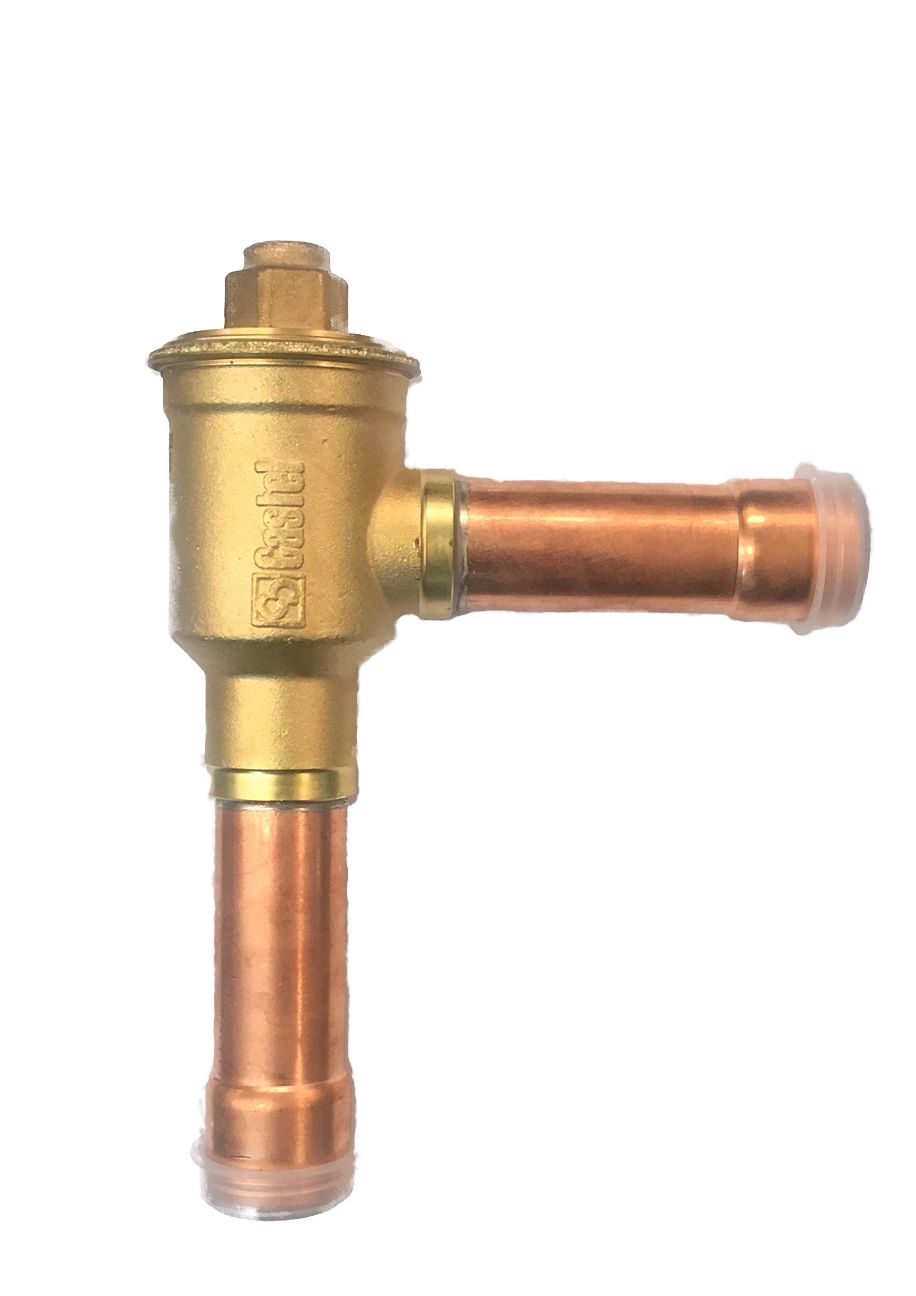

ОБРАТНЫЙ КЛАПАН CASTEL Right-angle check valve CO2 PS=80bar 1.3/8"-35mm ODS, 3185EW/11

Описание

Обратный клапан Castel в правовыпускном исполнении предназначен для работы в системах с диоксидом углерода и спроектирован на эксплуатацию при давлении до 80 бар; порог срабатывания клапана составляет примерно 0,3 бар, что обеспечивает удержание обратного потока до достижения заданного перепада давления. Пропускная способность клапана по параметру Kv составляет 29 м3/ч, а допускаемый рабочий температурный диапазон простирается от −40 до +150 °C, что определяет его применимость в широком спектре рабочих режимов холодильных систем.

Конструкция выполнена в правом угловом (90°) исполнении с пайкой по наружному диаметру 35 мм (1 3/8"), что упрощает интеграцию в участки трубопровода с ограниченным пространством и обеспечивает стационарное соединение без использования резьбовых соединений. Внутренний непроходной механизм рассчитан на предотвращение обратного потока хладагента при отсутствии требуемого перепада давления и обеспечивает расчетную гидравлическую пропускную способность при типичных условиях монтажа.

Используемое соединение для пайки (ODS, наружный диаметр 35 мм) соответствует технологическим требованиям к монтажу медных магистралей в холодильных системах и обеспечивает надежный тепловой контакт при выполнении паяных стыков. Конструкция и уплотнения рассчитаны на работу с CO2 в заданном температурном интервале, что учитывается при выборе материалов уплотняющих элементов и посадочных поверхностей для обеспечения герметичности и долговременной эксплуатации.

Применяется в промышленных и коммерческих системах холодоснабжения, включая установки и магистрали, где требуется защита от обратного движения хладагента при высоких рабочем давлении (например, системы на CO2); монтаж осуществляется путем паянного включения в трубопровод на участке с наружным диаметром 35 мм, совместим с типовыми трассами холодильного оборудования и технологическими схемами, предусматривающими правый угловой разворот потока.
