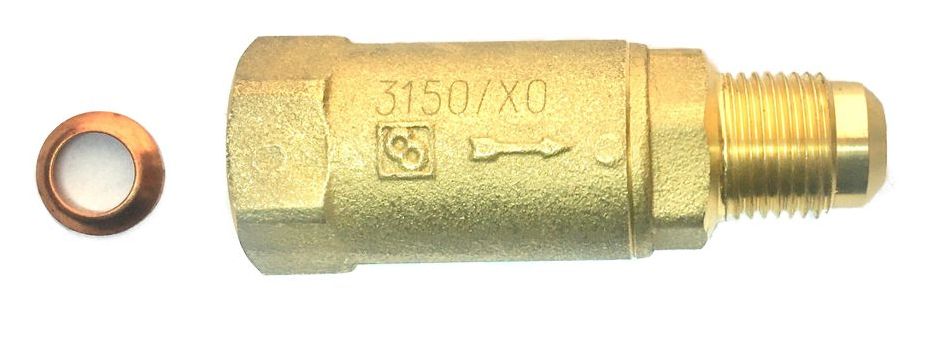

Обратный дифференциальный клапан CASTEL Oil Reservoir Valve 3/8"M x 3/8"F P-0.35 bar, 3150/X01
- Артикул: 3150/X01
- Бренд: Castel
- Количество штук в упаковке: 90
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" - F
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +105
- Избыточное давление bar: 0,35
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 1,6
Описание
Обратный дифференциальный клапан Castel Oil Reservoir Valve 3/8"M x 3/8"F P-0.35 bar, 3150/X01 предназначен для поддержания заданного перепада давления между масляным резервуаром и картером компрессора; срабатывание происходит при превышении установленного избыточного давления 0,35 бар. Номинальное максимально допустимое рабочее давление корпуса составляет 45 бар, температурный диапазон эксплуатации — от −40 °C до +105 °C. Коэффициент пропускной способности Kv равен 1,6 м3/ч и характеризует возможную производительность по масляной линии при открытом канале. Подсоединение к магистрали выполнено резьбовыми переходами 3/8" с наружной и внутренней резьбой соответственно.
Конструкция клапана ориентирована на встроенную установку в масляную магистраль компрессорных установок и обеспечивает автоматическое создание и поддержание перепада давления между резервуаром и картером без внешнего управления. Наличие комбинированных резьбовых подключений 3/8" упрощает монтаж в стандартные трубопроводы и фитинги масляной системы, минимизируя необходимость применения дополнительных переходников.
Клапан применяется в системе смазки и маслораспределения компрессоров холодильной и климатической техники, где требуется контроль перемещения масла между резервуаром и картером при рабочих давлениях до 45 бар и в широком температурном диапазоне. Значение Kv позволяет оценить соответствие клапана требуемым расходам масла в типичных компрессорных циклах; наличие метрических резьбовых подключений обеспечивает совместимость с распространёнными масляными линиями.
