КЛАПАН РАЗНОСТИ ДАВЛЕНИЯ (ДИФФ. КЛАПАН) (NRD) CASTEL Differential Check Valve 12mm OD, 3136W/m12
- Артикул: 3136W/M12
- Бренд: Castel
- Количество штук в упаковке: 16
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Диапазон открытия клапана bar: 1,4 - 3
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 1,5
- Соединение пайка Ø Дюймы / мм: - / 12
Описание

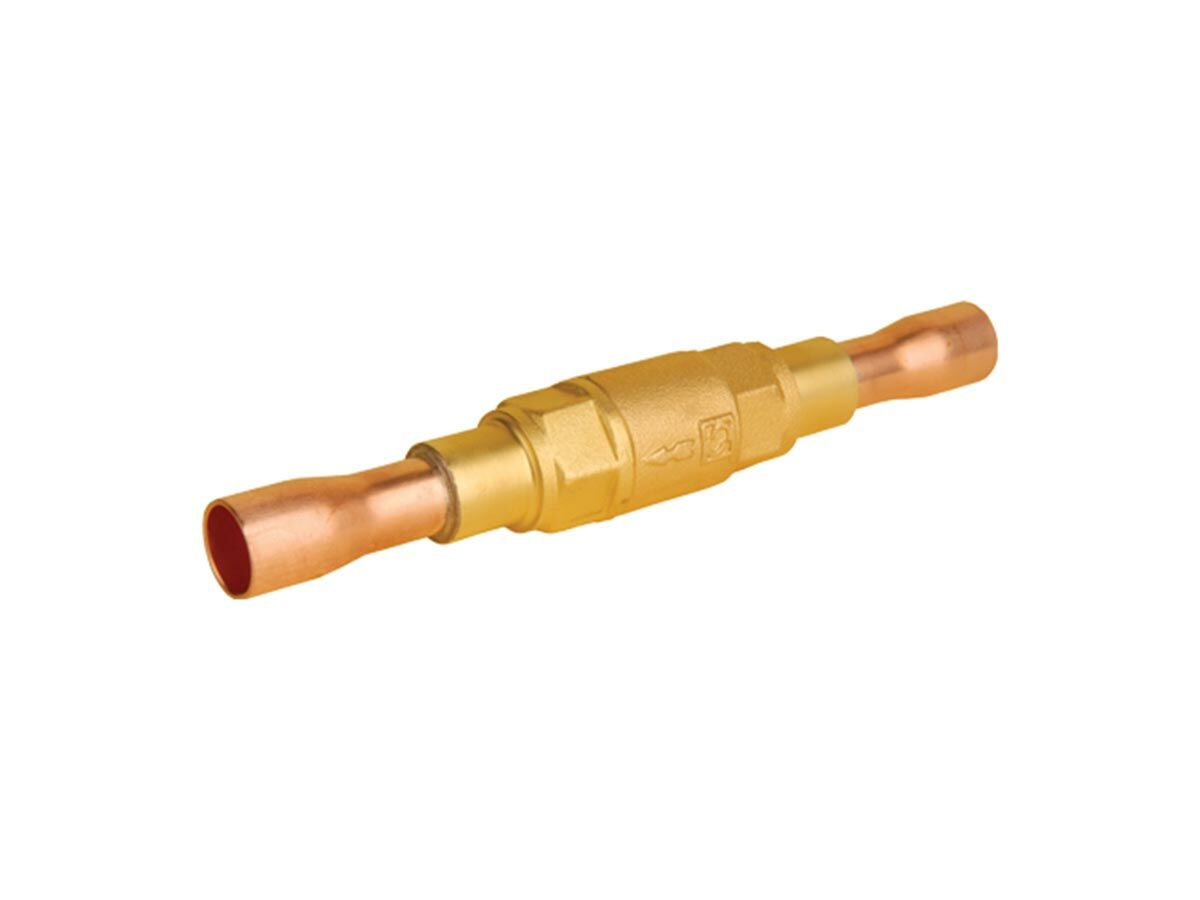

Клапан дифференциального давления Castel для пайки с патрубком Ø12 мм рассчитан на эксплуатацию в температурном диапазоне от −40 до +130 °C; допустимое максимальное рабочее давление корпуса составляет 45 бар, пропускная способность выражается коэффициентом Kv ≈ 1,5 м3/ч, а порог срабатывания по перепаду давления находится в пределах 1,4–3 бар.
Устройство выполнено в компактном inline-исполнении и обеспечивает одностороннюю пропускную способность с удержанием закрытого положения до достижения установленной разности давлений; пайное соединение предназначено для прямой интеграции в трубопроводы и минимизирует гидравлические потери в точке установки.
Соединение под пайку (brazing) обеспечивает прочный и герметичный стык с медными магистралями Ø12 мм, технология монтажа соответствует требованиям холодильных контуров. Конструкция и уплотнения рассчитаны на эксплуатацию при заявленном температурном диапазоне и в условиях давлений до 45 бар, что обеспечивает совместимость с типовыми режимами работы промышленных и коммерческих холодильных систем.
Применяется в холодильных и климатических контурах для предотвращения обратного потока и поддержания заданного перепада давления в линиях; совместимо с трубопроводами Ø12 мм и по посадочным и функциональным характеристикам сопоставимо с аналогичными изделиями (например, Danfoss 020B1136 для 12 мм), что учитывается при подборе заменителей и обслуживании оборудования.
