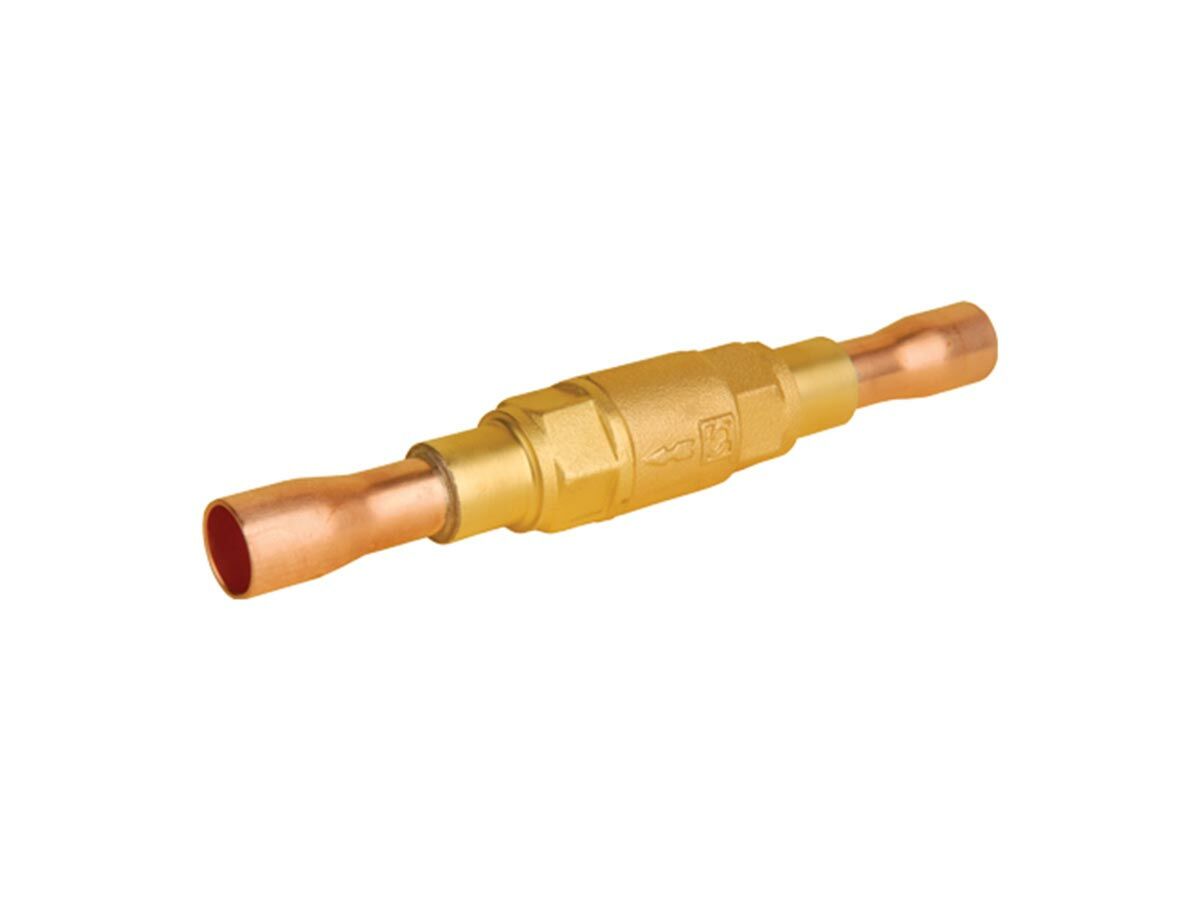

ОБРАТНЫЙ КЛАПАН С УСИЛЕННОЙ ПРУЖИНОЙ CASTEL Check Valve, 3/4"ODS, 3133W/6
- Артикул: 3133W/6
- Бренд: Castel
- Количество штук в упаковке: 21
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,3
- Максимальное рабочее давление MWP Бар: 50
- Пропускная способность Kv (m3/h): 5
- Соединение пайка Ø Дюймы / мм: 3/4" / -
Описание
Обратный клапан CASTEL 3133W/6 с усиленной пружиной предназначен для предотвращения обратного потока в системах холодоснабжения; рабочая температура изделия охватывает диапазон от −40 °C до +150 °C, что позволяет его использование как в низкотемпературных, так и в диапазонах повышенных температур в пределах допустимых условий эксплуатации. Максимально допустимое рабочее давление корпуса составляет 50 бар, при этом характерная пропускная способность по гидравлическому коэффициенту Kv равна 5 м3/ч, что следует учитывать при расчёте гидравлической цепи. Соединение для врезки в трубопровод выполнено под пайку с размером 3/4", совместимым с соответствующими медными/латунными трубными линиями.
Конструктивно клапан выполнен в исполнении с пружинным элементом повышенной жёсткости, обеспечивающем быстрое и надёжное перекрытие канала при изменении направления потока и при небольших положительных перепадах давления; такое решение снижает вероятность обратного движения среды при кратковременных колебаниях давления. Корпус и внутренняя компоновка ориентированы на установку в линии с пайкой, обеспечивая компактность монтажа и прямую интеграцию в существующие трубопроводы без дополнительных присоединительных деталей.
Клапан применим в промышленных и коммерческих системах холодоснабжения, где требуется обеспечение обратной герметичности при высоких рабочих давлениях и широком температурном диапазоне; тип соединения и гидравлическая пропускная способность делают его совместимым с линиями подпайки типоразмера 3/4" в системах для складов, логистики и пищевой промышленности, при условии соблюдения указанных рабочих температур и давлений.
