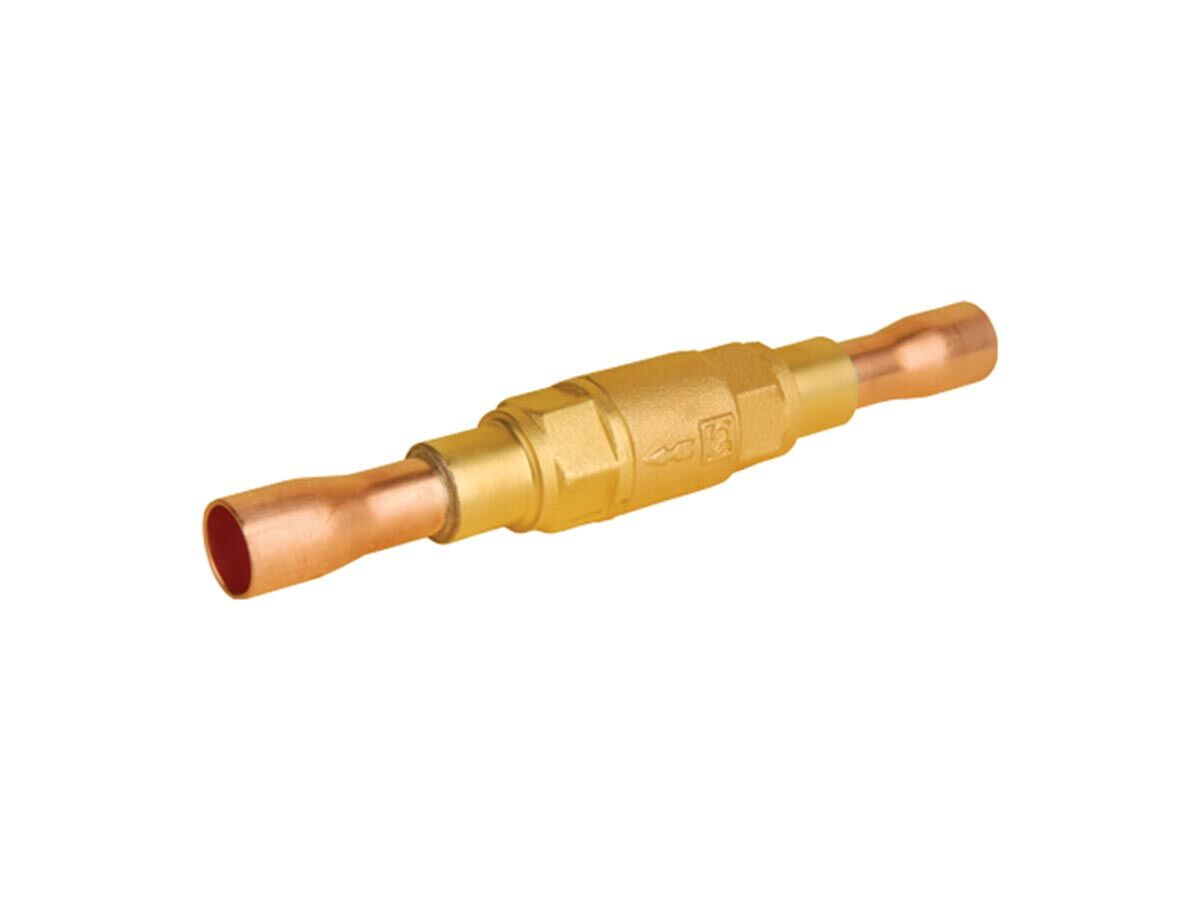

ОБРАТНЫЙ КЛАПАН С УСИЛЕННОЙ ПРУЖИНОЙ CASTEL Check Valve1/4"ODS, 3133W/2
- Артикул: 3133W/2
- Бренд: Castel
- Количество штук в упаковке: 25
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,3
- Максимальное рабочее давление MWP Бар: 50
- Пропускная способность Kv (m3/h): 0,5
- Соединение пайка Ø Дюймы / мм: 1/4" / -
Описание
Обратный клапан CASTEL 3133W/2 с усиленной пружиной выполнен для врезки в магистрали холодоснабжения и обеспечивает предотвращение обратного течения хладагента при эксплуатации в широком температурном диапазоне от −40 до +150 °C. Максимальное рабочее давление корпуса рассчитано на 50 бар, при этом начальное избыточное давление открытия пружинного запирающего элемента составляет порядка 0,3 бар; пропускная способность определяется коэффициентом Kv ≈ 0,5 м3/ч, что характерно для небольших сервисных и распределительных линий.
Конструктивно клапан представляет собой пружинно-седловый механизм с усиленным пружинным элементом, обеспечивающим быстрое закрытие при реверсе потока и стабильную работу при изменениях перепада давления. Соединение выполнено в виде ODS-пайки с номинальным размером 1/4", что предполагает стационарную пайку/бразирование в трубопровод из тонкостенных медных трубок и обеспечивает малогабаритную врезку без резьбовых соединений.
Применена технология ODS для обеспечения герметичного постоянного соединения через пайку; конструкция клапана и пружинный узел рассчитаны на эксплуатацию при высоких циклических нагрузках и давлениях, указанных в технической спецификации. Материалы корпуса и уплотнений подлежат термообработке и технологическим операциям пайки при монтаже и должны соответствовать требованиям монтажного процесса для холодильных систем.
Клапан предназначен для установки в холодильные и климатические контуры промышленного и коммерческого назначения, совместим с трубопроводами, имеющими ODS-подготовку 1/4", и пригоден для применения в узлах, где требуется защита от обратного хода хладагента при заданных пределах рабочего давления и температуры.
