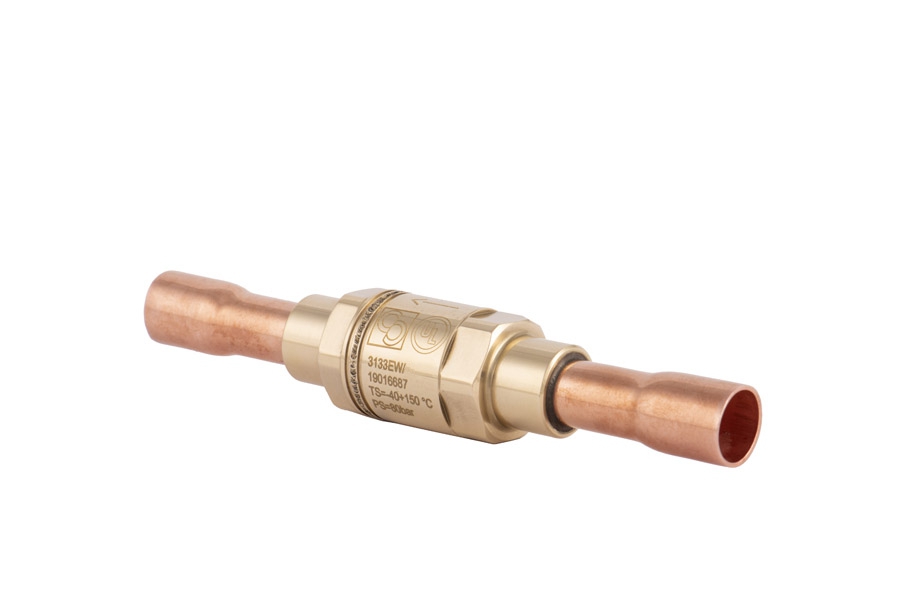

КЛАПАН ОБРАТНЫЙ CASTEL Check Valve CO2 PS=80bar 3/4" ODS, 3133EW/6
- Артикул: 3133EW/6
- Бренд: Castel
- Количество штук в упаковке: 21
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,3
- Максимальное рабочее давление MWP Бар: 80
- Пропускная способность Kv (m3/h): 5
- Соединение пайка Ø Дюймы / мм: 3/4" / -
Описание
Клапан обратный предназначен для использования в системах холодоснабжения на углекислом газе (CO2, R744) и рассчитан на максимальное рабочее давление до 80 бар; рабочий температурный диапазон от −40 до +150 °C обеспечивает эксплуатацию в широком спектре трубопроводных температур. Порог избыточного давления для срабатывания составляет 0,3 бар, а пропускная способность соответствует коэффициенту Kv 5 m3/h, что определяет гидравлические характеристики при подборе по расходу.
Исполнение предусматривает пайку в линию с типовым соединением ODS диаметром 3/4", что обеспечивает постоянное герметичное присоединение к медным трубопроводам. Конструктивно клапан выполняет функцию предотвращения обратного движения хладагента и обеспечивает автоматическое перекрытие потока при достижении указанного порога обратного давления, совместимо с размещением в магистральных участках системы.
Применим в высоконапорных холодильных контурах на CO2, где рабочие параметры не превышают указанных значений; монтаж возможен в местах, рассчитанных на пайку ODS диаметра 3/4". Значение Kv и порог срабатывания следует учитывать при гидравлическом расчете контура для обеспечения требуемой пропускной способности и предотвращения обратных потоков в процессе эксплуатации.
