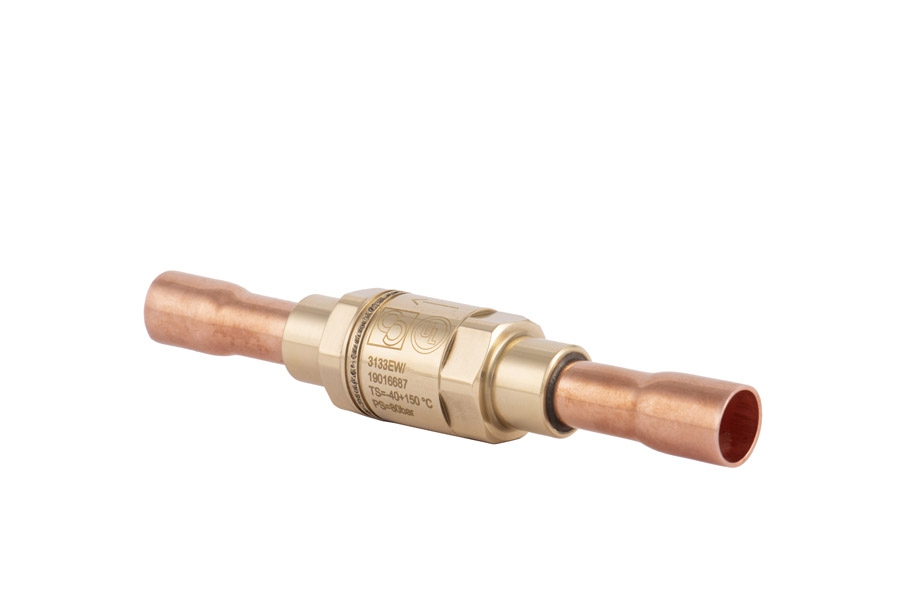

ОБРАТНЫЙ КЛАПАН CASTEL Check Valve CO2 PS=80bar 1/2"ODS, 3133EW/4
- Артикул: 3133EW/4
- Бренд: Castel
- Количество штук в упаковке: 16
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,3
- Максимальное рабочее давление MWP Бар: 80
- Пропускная способность Kv (m3/h): 1,8
- Соединение пайка Ø Дюймы / мм: 1/2" / -
Описание
Обратный клапан предназначен для исключения обратного потока хладагента в трубопроводах систем холодоснабжения на углекислом газе; изделие рассчитано на эксплуатацию при рабочих давлениях до 80 бар и обеспечивает пропускную способность, соответствующую коэффициенту проходимости Kv = 1,8 м³/ч. Диапазон допустимых температур эксплуатации охватывает интервал от −40 °C до +150 °C, при этом для срабатывания/поддержания запорного положения заявлен минимальный избыточный перепад порядка 0,3 бар.
Соединение для монтажа выполнено в виде паечного штуцера 1/2" ODS, что обеспечивает стационарное впайку в трубопровод и совместимость с типовыми медными линиями холодильных установок; конструкция обратного клапана реализована в виде inline‑элемента, ориентированного на установку по направлению потока хладагента и обеспечивающего автоматическое запирание при обратном ходе среды. Количество изделий в комплектной таре — 16 штук, что важно учитывать при планировании запасов и монтажных работ.
Клапан применим в системах коммерческого и промышленного холодоснабжения, в том числе в инсталяциях с применением R744 (CO2), где требуются компоненты, выдерживающие повышенные рабочие давления и широкий температурный диапазон; конструкция и присоединения соответствуют требованиям интеграции в магистрали холодильных цепей с пайкой.
