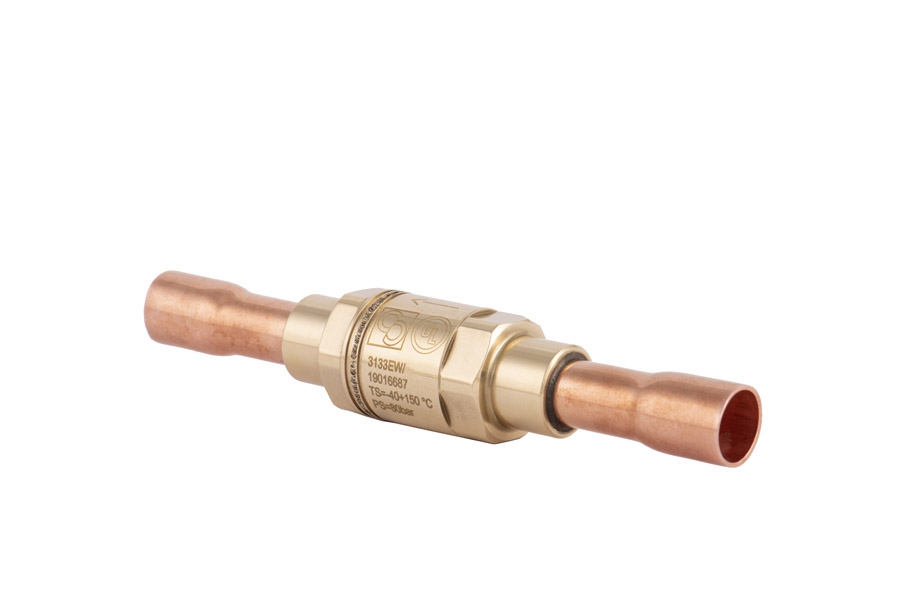

ОБРАТНЫЙ КЛАПАН CASTEL Check Valve CO2 PS=80bar 3/8"ODS, 3133EW/3
- Артикул: 3133EW/3
- Бренд: Castel
- Количество штук в упаковке: 25
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,3
- Максимальное рабочее давление MWP Бар: 80
- Пропускная способность Kv (m3/h): 1,5
- Соединение пайка Ø Дюймы / мм: 3/8" / -
Описание
Обратный клапан Castel 3133EW/3 разработан для работы в холодильных магистралях с хладагентом CO2 и рассчитан на эксплуатацию при расчетном рабочем давлении до 80 бар; температурный диапазон эксплуатации охватывает значения от −40 °C до +150 °C. Минимальное избыточное давление для срабатывания клапана составляет 0,3 бар, пропускная способность по приведённому коэффициенту Kv равна 1,5 м3/ч, соединение для встраивания в трубопровод выполнено в виде пайки ODS диаметром 3/8".
Конструктивно изделие представляет собой укороченный встраиваемый обратный клапан с направленным потоком, обеспечивающий автоматическое перекрытие канала при обратном ходе хладагента; соединение ODS предназначено для постоянного пайкового соединения в линиях охлаждения. Наличие контролируемого избыточного давления срабатывания обеспечивает надёжное открытие при минимальных перепадах и предотвращение протечек при обратном давлении.
Клапан применяется в системах холодоснабжения и холодильных контурах на основе CO2, включая высоконапорные и транскритические схемы, где требуется защита от обратного хода хладагента при рабочих давлениях до 80 бар и в широком температурном диапазоне. Исполнение с пайкой ODS ориентировано на стационарную установку в трубопроводных ответвлениях и магистралях промышленных и транспортных холодильных установок.
Документация
