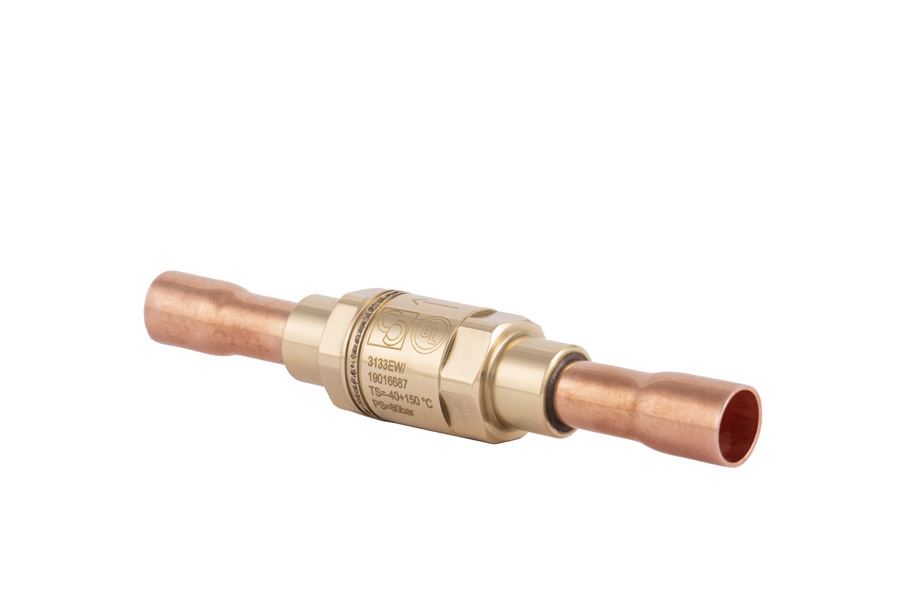

ОБРАТНЫЙ КЛАПАН CASTEL Check Valve CO2 PS=80bar 1/4"ODS, 3133EW/2
- Артикул: 3133EW/2
- Бренд: Castel
- Количество штук в упаковке: 25
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,3
- Максимальное рабочее давление MWP Бар: 80
- Пропускная способность Kv (m3/h): 0,5
- Соединение пайка Ø Дюймы / мм: 1/4" / -
Описание
Обратный клапан Castel Check Valve CO2 PS=80bar 1/4"ODS (3133EW/2) рассчитан на эксплуатацию в диапазоне температур от −40 до +150 °C и обеспечивает рабочее давление до 80 бар; пропускная способность устройства соответствует коэффициенту Kv 0,5 м3/ч, что определяет его способность пропускать объемный расход хладагента при установленном гидравлическом сопротивлении. Параметр избыточного давления 0,3 бар указывает на порог обратного воздействия, при котором обеспечивается герметичное запирание в обратном направлении.
Клапан выполнен в конструктиве для пайки (ODS) с соединением 1/4", предназначенном для прямого монтажа в медные трубопроводы холодильного контура; конструкция обеспечивает последовательную установку в линии и предотвращение обратного потока хладагента за счёт внутреннего запорного механизма. Поставка производится упаковками по 25 штук, что влияет на логистику монтажа и запасных комплектов.
Описание материалов и точных технологических решений приведено в заводской спецификации производителя Castel; конструкция и конструктивные допуски рассчитаны на работу с хладагентом CO2 при указанных давлении и температурном режиме, что требует применения материалов и уплотнений, совместимых с высоким давлением и агрессивными режимами эксплуатации.
Применение — интеграция в холодильные и климатические установки, использующие CO2 в качестве хладагента, в том числе в высоконапорных участках контуров и промышленных системах холодоснабжения, где требуется защита от обратного хода хладагента при рабочих давлениях до 80 бар; соединение 1/4" ODS делает изделие совместимым со стандартными медными магистралями систем охлаждения.
