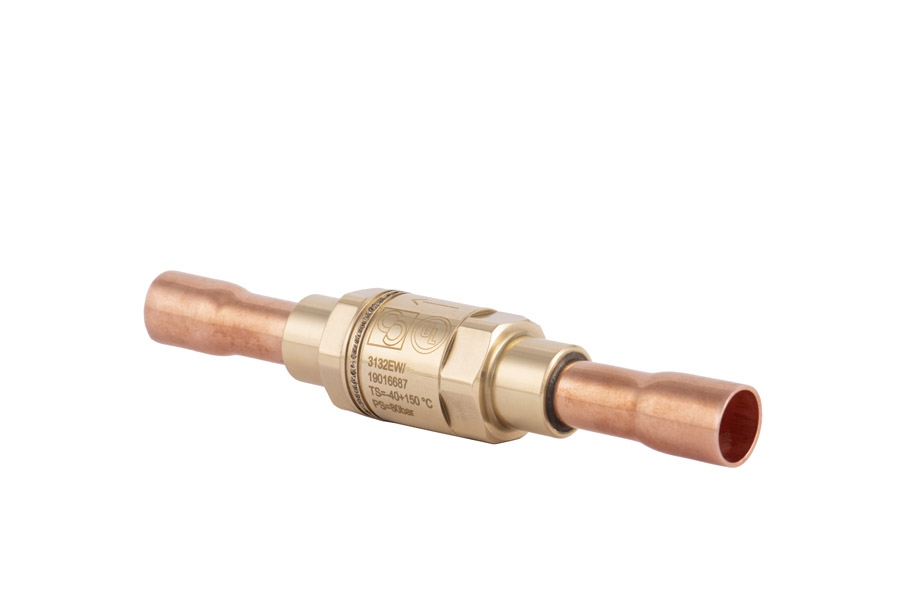

ПРЯМОЙ ОБРАТНЫЙ КЛАПАН ПОД ПАЙКУ ODS, 3132EW/M18
- Артикул: 3132EW/M18
- Бренд: Castel
- Количество штук в упаковке: 21
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,04
- Максимальное рабочее давление MWP Бар: 80
- Пропускная способность Kv (m3/h): 5
- Соединение пайка Ø Дюймы / мм: - / 18
Описание
Модель ПРЯМОЙ ОБРАТНЫЙ КЛАПАН ПОД ПАЙКУ ODS, 3132EW/M18 производства Castel предназначена для предотвращения обратного движения хладоносителя в линиях холодоснабжения; рабочий температурный диапазон обеспечивает эксплуатацию при температурах от −40 до +150 °C, максимальное допустимое рабочее давление — 80 бар, а пропускная способность характеризуется коэффициентом Kv, равным 5 м3/ч; значение избыточного давления срабатывания составляет 0,04 бар.
Конструкция выполнена как прямоточный обратный клапан с присоединением под пайку диаметром 18 мм, предназначенным для встраивания в штатные трубопроводы методом пайки; низкое давление срабатывания уменьшает вероятность обратных гидравлических ударов, а рассчитанная пропускная способность позволяет оценивать падение давления и проводить гидравлический расчёт участков сети.
Технология присоединения — пайка — обеспечивает постоянное герметичное соединение с трубопроводом и механическую прочность монтажного узла; паспортные параметры пропускной способности и предельных давлений используются для подбора клапана в соответствии с методиками расчёта Kv и требованиями к прочности системы.
Применение целесообразно в холодильных и климатических контурах коммерческого и промышленного назначения, где требуются компоненты для исключения обратного потока при рабочих температурах и давлениях, указанных выше; совместимость обеспечивается при монтаже на трубопроводы с пайкой и присоединительным диаметром 18 мм.
