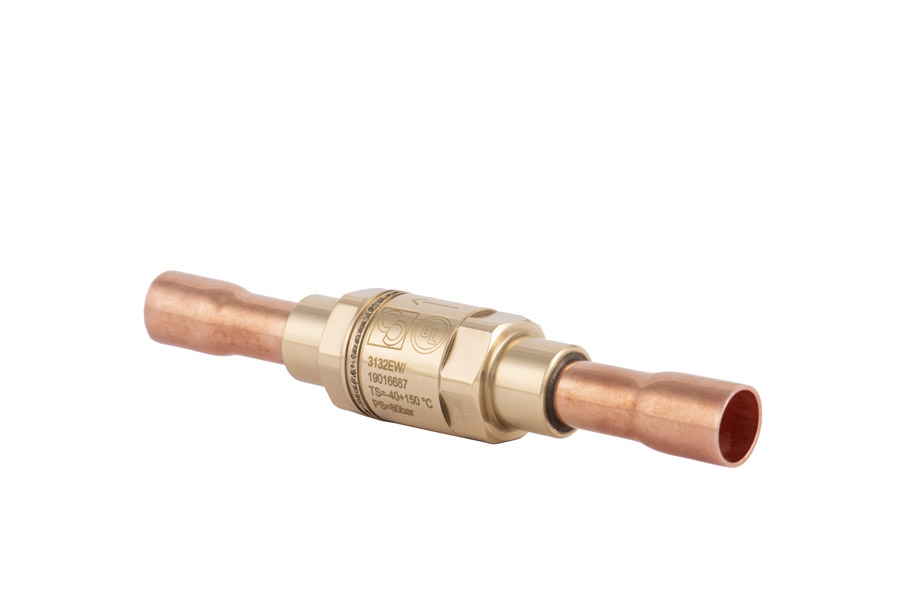

ПРЯМОЙ ОБРАТНЫЙ КЛАПАН ПОД ПАЙКУ ODS, 3132EW/M10
- Артикул: 3132EW/M10
- Бренд: Castel
- Количество штук в упаковке: 25
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,04
- Максимальное рабочее давление MWP Бар: 80
- Пропускная способность Kv (m3/h): 1,5
- Соединение пайка Ø Дюймы / мм: - / 10
Описание
Прямой обратный клапан Castel ODS 3132EW/M10 выполнен для беспрепятственного пропуска рабочего хладагента в одном направлении и предотвращения обратного тока при остановке или изменении режимов работы; пропускная способность соответствует коэффициенту Kv около 1,5 м3/ч, что определяет гидравлическую характеристику при типичных скоростях потока в малых трубопроводах систем холодоснабжения.
Конструкция рассчитана на пайку в магистрали с трубным присоединением диаметром 10 мм и обеспечивает компактный встраиваемый монтаж в цепи всасывания и нагнетания; минимальное избыточное давление срабатывания порядка 0,04 бар обеспечивает быстрый переход в открытое положение при незначительных перепадах, а максимальное рабочее давление до 80 бар допускает применение в контурах с высокими пиковыми нагрузками.
Соединение под пайку реализовано с учетом требований к герметичности металл-металл, что обеспечивает долговременную непроницаемость стыка при термохимических воздействиях пайки; температурный диапазон эксплуатации от −40 до +150 °C позволяет использовать клапан в широком наборе рабочих сред и режимов монтажа, включая низкотемпературные и нагруженные тепловым воздействием участки.
Типовое применение охватывает системы коммерческого и промышленного холодоснабжения для предотвращения обратного движения хладагента в магистралях, защиту агрегатов от обратной перекачки и интеграцию в составе компрессорных блоков, холодильных испарительных и конденсационных контуров, где требуются малые перепады давления и высокая предельная прочность линии.
