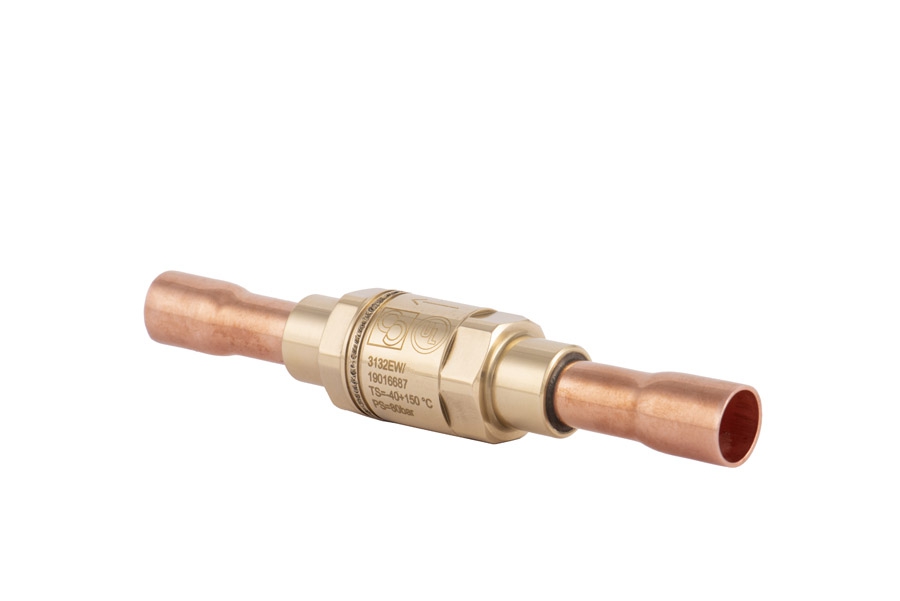

ПРЯМОЙ ОБРАТНЫЙ КЛАПАН ПОД ПАЙКУ CO2 PS=80bar, ODS, 3132EW/3
- Артикул: 3132EW/3
- Бренд: Castel
- Количество штук в упаковке: 25
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,04
- Максимальное рабочее давление MWP Бар: 80
- Пропускная способность Kv (m3/h): 1,5
- Соединение пайка Ø Дюймы / мм: 3/8" / -
Описание
Обратный клапан прямого исполнения предназначен для установки в магистрали холодильных систем на CO2 (R744); рассчитан на рабочее давление до 80 бар и обеспечивает пропускную способность, соответствующую коэффициенту Kv 1,5 м3/h. Диапазон рабочей температуры от −40 °C до +150 °C позволяет эксплуатировать изделие в широком спектре климатических и технологических условий; порог срабатывания (избыточное давление для открытия) составляет 0,04 бар, что обеспечивает минимальное сопротивление при нормальном направлении потока.
Конструкция выполнена как линейный (прямой) односторонний клапан с подпайным соединением Ø 3/8", предназначенным для выполнения постоянного металлического стыка при монтаже в трубопроводе. Внутренний запирающий элемент обеспечивает предотвращение обратного течения хладагента без дополнительных внешних устройств; компактные габариты и способ соединения ориентированы на встраивание в существующие участки трубопроводов.
Соединение под пайку применяет технологию неразъемного металлического соединения, совместимого с традиционными методами монтажа холодильных магистралей; конструкция и материалы узла рассчитаны на выдерживание высоких рабочих давлений, характерных для систем с CO2. Изготовитель — Castel, что определяет соответствие изделия промышленным нормам по герметичности и прочности при эксплуатации в высоконапорных средах.
Применяется в холодильных и технологических установках, где требуется предотвращение обратного движения хладагента в линиях с пайными соединениями диаметром 3/8"; подходит для коммерческих и промышленных холодильных систем на CO2, эксплуатируемых в диапазоне указанных температур и давлений. Поставляется упаковками по 25 штук для комплектации монтажных и сервисных работ.
