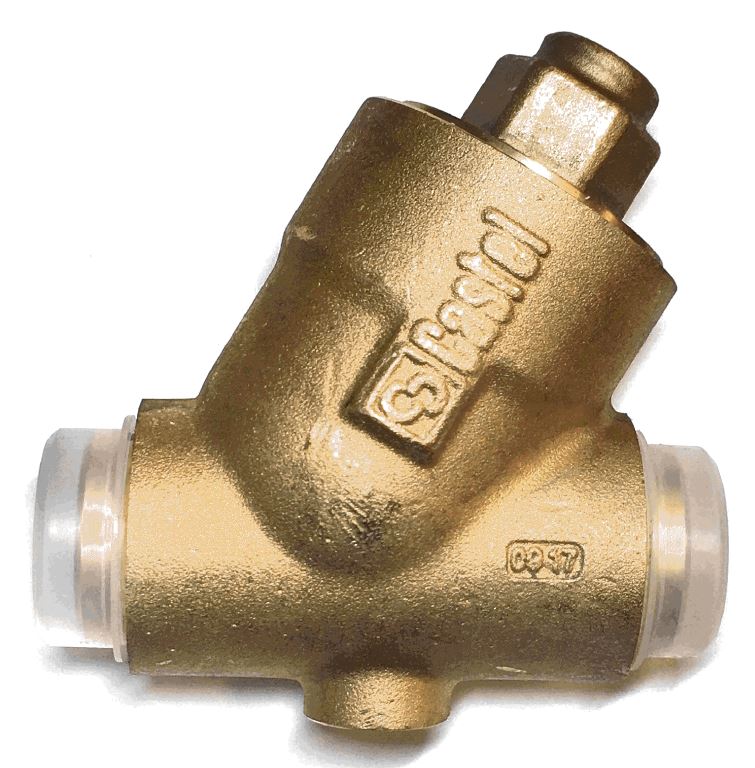

ОБРАТНЫЙ КЛАПАН ПРЯМОЙ РАЗБОРНЫЙ ПОД ПАЙКУ ODS, 3125N/17
- Артикул: 3125N/17
- Бренд: Castel
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,3
- Максимальное рабочее давление MWP Бар: 50
- Пропускная способность Kv (m3/h): 39
- Соединение пайка Ø Дюймы / мм: 2 1/8" / 54
Описание
Обратный клапан Castel ODS 3125N/17 рассчитан на эксплуатацию в диапазоне температур от −40 до +150 °C и выдерживает максимальное рабочее давление до 50 бар; условный гидравлический пропускной показатель Kv соответствует 39 м3/ч, что определяет его способность пропускать рабочую среду при характерных перепадах давления; для срабатывания клапана указан порог избыточного давления 0,3 бар.
Конструктивно изделие выполнено в прямом исполнении с разборной компоновкой, предназначенной для доступа к внутренним элементам при техническом обслуживании; соединение с трубопроводом реализуется методом пайки через патрубок диаметром 2 1/8" (54 мм), что обеспечивает стационарное присоединение в магистралях соответствующего диаметра.
Использование пайки как способа монтажа определяет технологию установки и последующей герметизации соединения; разборная конструкция обеспечивает возможность извлечения и проверки внутренних деталей без необходимости замены всего корпуса при плановом обслуживании.
Клапан предназначен для предотвращения обратного тока хладоносителя в системах холодоснабжения и совместим с магистралями диаметра 54 мм и рабочими режимами, описанными выше, что делает его применимым в промышленных и коммерческих холодильных контурах, системах логистики и пищевой промышленности, где требуются указанные температурно-давления параметры и пропускная способность.
