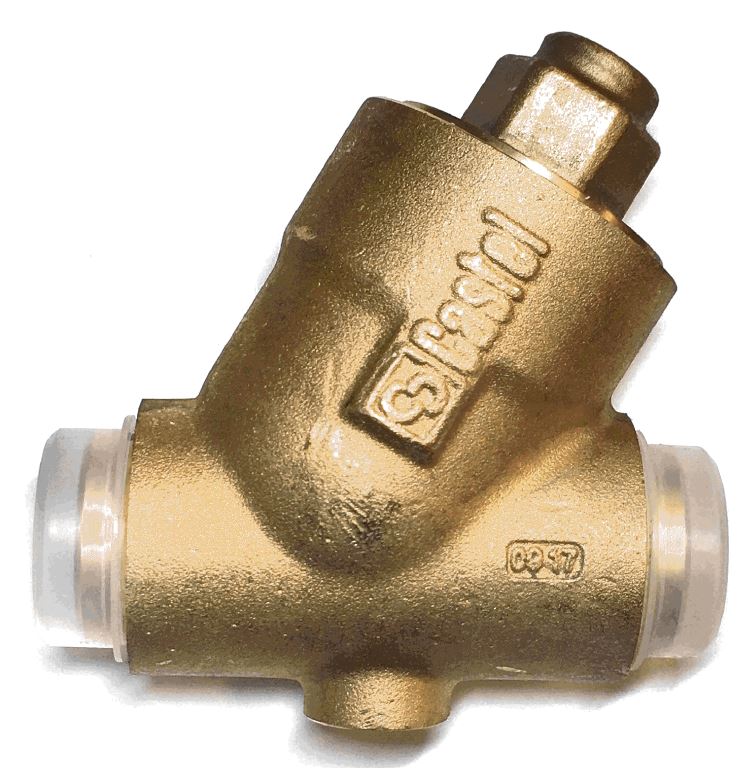

ОБРАТНЫЙ КЛАПАН CASTEL Check Valve 22 mm ODS, 3124N/M22
- Артикул: 3124N/M22
- Бренд: Castel
- Количество штук в упаковке: 14
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,04
- Максимальное рабочее давление MWP Бар: 50
- Пропускная способность Kv (m3/h): 8,1
- Соединение пайка Ø Дюймы / мм: - / 22
Описание
Обратный клапан Castel Check Valve 22 mm ODS (3124N/M22) предназначен для предотвращения обратного потока хладагента в трубопроводах систем холодоснабжения; рабочий температурный диапазон устройства обеспечивает эксплуатацию при температуре среды от −40 до +150 °C, при этом максимальное допустимое рабочее давление достигает 50 бар. Порог срабатывания клапана при преодолении избыточного давления установлен на уровне примерно 0,04 бар, что определяет минимальное перепадное давление, необходимое для открытия проходного канала, а гидравлическая пропускная способность характеризуется коэффициентом Kv порядка 8,1 м3/ч.
Конструкция выполнена в виде последовательного (линейного) обратного клапана с паяным присоединением под трубопровод диаметром 22 мм, что обеспечивает прямую интеграцию в медные магистрали методом пайки. Внутренний запорный механизм реализован для автоматического перекрытия потока при обратном давлении; конструкция рассчитана на эксплуатацию при высоком рабочем давлении и на поддержание герметичности при указанных температурных условиях.
Соединение через пайку предполагает применение стандартных технологий монтажа в холодильных трассах и совместимость с типичными материалами трубопроводов для хладоносителей; уплотнительные элементы и внутренние компоненты выполнены с учетом обеспечения герметичности и долговременной работоспособности в диапазоне температур и давлений, указанных в технических параметрах.
Применение клапана целесообразно в системах коммерческого и промышленного холодоснабжения, в том числе в холодильных и технологических контурах предприятий торговли, складов и пищевой промышленности, где требуются паяные подключения диаметром 22 мм и эксплуатация при повышенных давлениях; поставляется в комплектных упаковках по 14 штук для комплектации монтажных работ и серийной установки.
