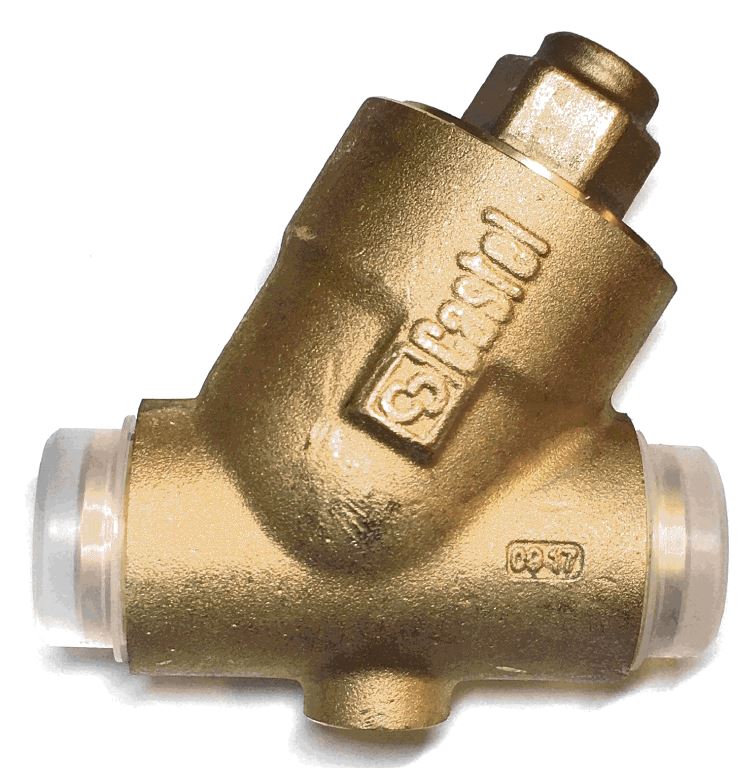

ОБРАТНЫЙ КЛАПАН CASTEL Check Valve, 2.1/8"- 54 mm ODS, 3124N/17
- Артикул: 3124N/17
- Бренд: Castel
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,04
- Максимальное рабочее давление MWP Бар: 50
- Пропускная способность Kv (m3/h): 39
- Соединение пайка Ø Дюймы / мм: 2 1/8" / 54
Описание
ОБРАТНЫЙ КЛАПАН CASTEL Check Valve 3124N/17 предназначен для предотвращения обратного движения хладоносителя и рассчитан на работу в широком температурном диапазоне от −40 °C до +150 °C. Максимальное рабочее давление составляет 50 бар, при этом порог избыточного давления срабатывания клапана равен 0,04 бар, что обеспечивает срабатывание при небольших перепадах давления; пропускная способность характеризуется коэффициентом Kv, равным 39 м³/ч. Соединение для монтажа выполнено под пайку ODS с номинальным диаметром 54 мм (2 1/8").
Конструкция клапана обеспечивает односторонний пропуск потока хладоносителя и препятствует обратному току при падении перепада давления ниже заданного порога; исполнение с соединением под пайку ODS предполагает встраивание непосредственно в трубопроводную магистраль без применения резьбовых адаптеров или фланцев. Модель поставляется как отдельный единичный элемент для установки в технологические линии.
Клапан применим в системах холодоснабжения и холодильных установках, где требуются элементы с высокой прочностью к рабочему давлению до 50 бар и устойчивостью к широкому диапазону температур; совместим с трубопроводами и арматурой, рассчитанными на пайку ODS диаметра 54 мм и на эксплуатацию с типичными хладагентами и хладоносителями при соблюдении указанных рабочих параметров.
