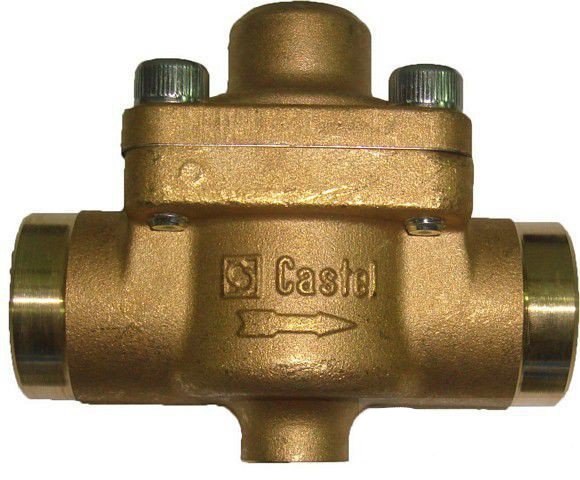

ОБРАТНЫЙ КЛАПАН CASTEL Check Valve 1.1/8" ODS, 3122/9
- Артикул: 3122/9
- Бренд: Castel
- Количество штук в упаковке: 14
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +160
- Избыточное давление bar: 0,1
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 8,8
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
Описание
Обратный клапан Castel Check Valve 1.1/8" ODS (модель 3122/9) предназначен для предотвращения обратного движения потока в трубопроводах хладоносителя; рабочий температурный диапазон изделия составляет от −35 °C до +160 °C, предельное рабочее давление достигает 45 бар, а минимальное требуемое избыточное давление срабатывания — примерно 0,1 бар; гидравлическая пропускная способность соответствует Kv ≈ 8,8 м3/ч, что задаёт производительность при стандартном перепаде давления.
Клапан выполнен для встраивания в магистраль методом пайки (ODS) с соединением под наружный диаметр 1 1/8", что обеспечивает постоянное осевое включение в линию и устойчивую посадку в трубопроводной системе; конструкция рассчитана на надёжное перекрытие потока в обратном направлении и герметизацию в закрытом положении при обратном ходе хладоносителя.
Указанные температурный режим и пределы рабочего давления определяют совместимость данного типа обратного клапана с типовыми системами холодоснабжения и холодильными магистралями, где требуются элементы, выдерживающие высокое давление и широкий диапазон рабочих температур; применение охватывает участки жидкостных и компрессорных линий, требующие предотвращения обратного тока хладагента.
