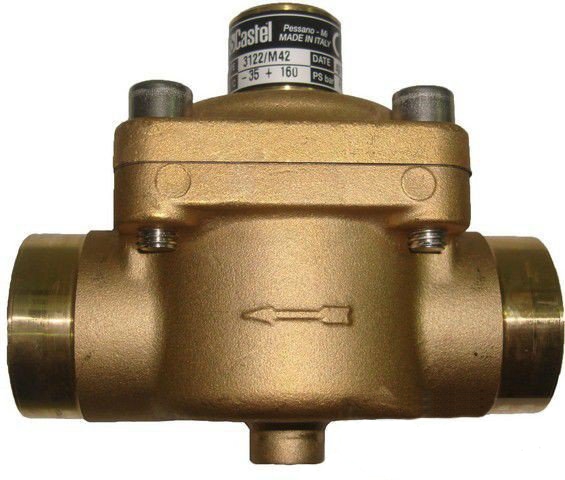

ОБРАТНЫЙ КЛАПАН CASTEL Check Valve 2.1/8"-54 mm ODS
- Артикул: 3122/17
- Бренд: Castel
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +160
- Избыточное давление bar: 0,1
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 40
- Соединение пайка Ø Дюймы / мм: 2 1/8” / -
Описание
Обратный клапан Castel Check Valve 2.1/8"-54 mm ODS предназначен для предотвращения обратного движения хладоносителя в трубопроводе и имеет пропускную способность, соответствующую Kv 40 м3/ч, что позволяет учитывать его при гидравлическом расчёте системы и оценке падения давления при рабочих расходах. Расчётная максимальная рабочая прочность корпуса обеспечивает эксплуатацию при давлении до 45 бар, а температурный диапазон от −35 до +160 °C делает устройство применимым как в низкотемпературных, так и в нагревательных участках тепло- и холодильных контуров.
Соединение выполнено методом пайки (ODS) с наружным диаметром 2 1/8", что обеспечивает жёсткое постоянное присоединение в линию и исключает необходимость фланцевых уплотнений в месте монтажа. Внутренний обратный механизм реализует односторонний пропуск потока и рассчитан на эксплуатацию в условиях переменных давлений; конструкция ориентирована на установку в прямой магистрали холодильного контура без встроенных органов управления или электроприводов.
Применённая технология соединения пайкой обеспечивает надёжную тепломеханическую связь с медными трубопроводами и минимизирует вероятность утечек в стыке при рабочих циклах, а значение Kv служит стандартным параметром для подбора и согласования с остальными гидравлическими элементами системы. Указанная техническая характеристика избыточного давления 0,1 бар учитывается при проверках герметичности и испытаниях на отсутствие обратного потока.
Клапан рассчитан для использования в промышленных холодильных установках, системах холодоснабжения складов и торговых помещений, а также технологических линиях пищевой промышленности, где требуется жёсткое пайковое присоединение диаметром 2 1/8" и эксплуатация в диапазоне температур от −35 до +160 °C; совместимость с конкретными хладоносителями определяется технологическими требованиями системы.
