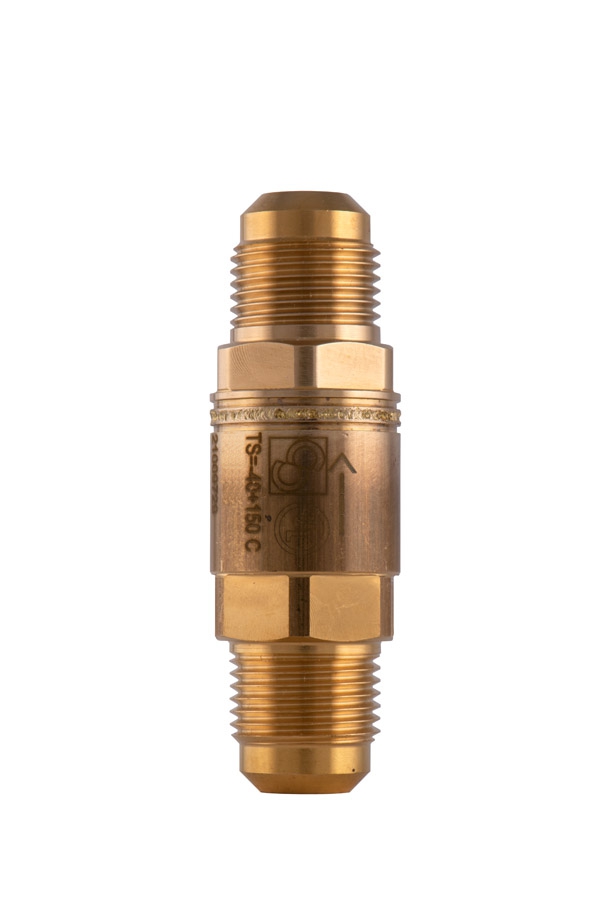

ОБРАТНЫЙ КЛАПАН CASTEL Check Valve 3/8" Flare, 3112W/3
- Артикул: 3112W/3
- Бренд: Castel
- Количество штук в упаковке: 20
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" SAE
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Избыточное давление bar: 0,04
- Максимальное рабочее давление MWP Бар: 50
- Пропускная способность Kv (m3/h): 1,5
Описание
Обратный клапан Castel модели 3112W/3 выполнен для предотвращения обратного хода хладоносителя в магистралях систем холодоснабжения; рабочий температурный диапазон от −40 до +150 °C обеспечивает эксплуатацию в условиях, характерных для промышленных и коммерческих холодильных установок. Низкое давление срабатывания порядка 0,04 бар гарантирует быструю перекрывающую реакцию при минимальном перепаде, при этом максимально допустимое рабочее давление достигает 50 бар, что делает изделие пригодным для магистралей повышенного давления. Пропускная способность с приведённым коэффициентом Kv 1,5 м3/h позволяет оценить ожидаемый расход через клапан при расчётах гидравлической схемы.
Соединение по SAE-фитингу с развальцованной 3/8" посадкой (flare) обеспечивает стандартный интерфейс для присоединения к сервисным и рабочим линиям холодильной аппаратуры; конструкция предусматривает монтаж в линию с минимальным объёмом внутренней полости, что важно при размещении в жидкостных и газовых трубопроводах. Изделие рассчитано на серийную комплектацию и поставляется упаковками по 20 штук, что следует учитывать при планировании монтажных работ и резервирования запасных частей.
Применение клапана целесообразно в системах коммерческого и промышленного холодоснабжения: на контурах жидкостей и парожидкостных магистралях, в блоках агрегатов и сервисных линиях, где требуется исключить обратный поток фреона или масла. Тип подключения и температурно-давленностные характеристики делают его совместимым с типовыми SAE-фитингами и эксплуатационными режимами холодильных установок.
