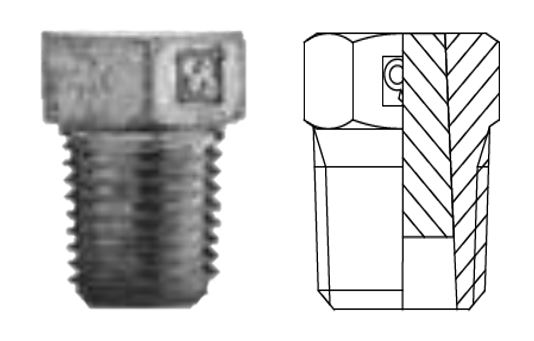

ПЛАВКАЯ ВСТАВКА CASTEL Fusible Plug 1/4"NPT 138 °C, 3082/2C
- Артикул: 3082/2C
- Бренд: Castel
- Коэффициент сброса Kd -1: 0,91
- Количество штук в упаковке: 10
- Коэффициент сброса Kd: 0,91
- Подсоединение 1 Резьба ВХОД дюйм: 1/4" NPT
- Производитель: Castel
- Проходное сечение мм2: 25,5
- Максимальная рабочая температура: +127 °С
- Максимальное рабочее давление MWP Бар: 30
- Подсоединение 2 Резьба ВЫХОД дюйм: 1/4" NPT
- Температура плавления C: 138
- Kd: 0,91
Описание
Плавкая вставка Castel 3082/2C предназначена для температурно-инициируемого сброса рабочей среды в герметичных контурах: рабочая температура изделия ограничена +127 °C, при достижении температуры плавления плавкого элемента 138 °C происходит разгерметизация канала. Максимальное допустимое рабочее давление составляет 30 бар, гидравлическая пропускная способность характеризуется коэффициентом сброса Kd ≈ 0,91 при фактическом проходном сечении 25,5 мм².
Конструктивно изделие выполнено как прямоточный элемент с резьбовыми подсоединениями с обеих сторон, обеспечивающими установку в линию; входное и выходное соединения выполнены в стандарте 1/4" NPT, что обеспечивает совместимость со слаборазмерными фитингами и сервисными портами. При эксплуатации плавкого элемента предусмотрено автоматическое формирование протока при достижении срабатывающей температуры.
Функцию температурного порога обеспечивает встроенный плавкий сплав с заданной температурой плавления 138 °C; герметичность и присоединение к системе обеспечиваются резьбовыми соединениями соответствующего стандарта. Изготовителем изделия указан бренд Castel.
Применение соответствует холодильным и климатическим контурам, где требуется термочувствительный аварийный сброс при температурных отклонениях; допустимые рабочие параметры системы — до 127 °C и до 30 бар при использовании соединений 1/4" NPT. Комплектность — 10 штук в упаковке, что учитывается при планировании запаса расходных частей.
