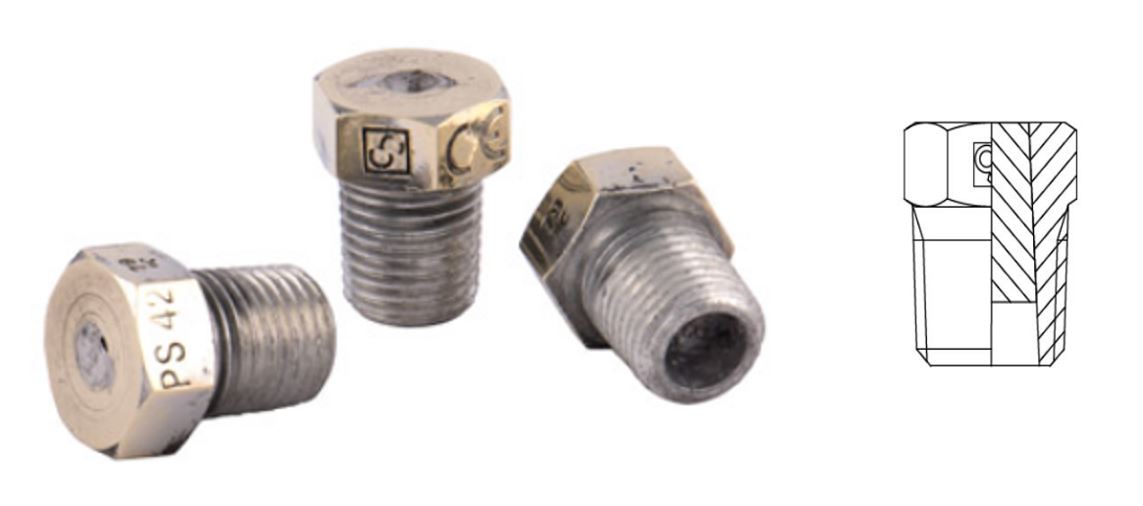

ПЛАВКАЯ ВСТАВКА CASTEL Fusible Plug 1/2"NPT 79 °C, 3080/4C
- Артикул: 3080/4C
- Бренд: Castel
- Коэффициент сброса Kd -1: 0,91
- Количество штук в упаковке: 10
- Коэффициент сброса Kd: 0,91
- Подсоединение 1 Резьба ВХОД дюйм: 1/2" NPT
- Производитель: Castel
- Проходное сечение мм2: 67,9
- Максимальная рабочая температура: +68 °С
- Максимальное рабочее давление MWP Бар: 42
- Подсоединение 2 Резьба ВЫХОД дюйм: 1/2" NPT
- Температура плавления C: 79
- Kd: 0,91
Описание
Плавкая вставка CASTEL 3080/4C предназначена для встраивания в резьбовые магистрали с соединением 1/2" NPT и выполняет функцию аварийного температурного сброса; расчетное проходное сечение отверстия составляет 67,9 мм², а коэффициент сброса (Kd) равен 0,91, что определяет гидравлическую характеристику при аварийном пропуске среды.
Конструкция представляет собой встроенный термочувствительный элемент в корпусе с резьбовыми входным и выходным присоединениями 1/2" NPT, обеспечивающий герметичное разделение до момента достижения температуры срабатывания; упрощённая конструкция позволяет монтировать вставку непосредственно в трубопроводные патрубки или фланцевые переходы с соответствующей резьбой.
Рабочие температурные и давленческие ограничения указаны в паспорте изделия: температура плавления термочувствительного элемента 79 °C при максимально допустимой рабочей температуре +68 °C и максимальном рабочем давлении 42 бар; соотношение температуры срабатывания и допустимой рабочей температуры задаёт эксплуатационный температурный зазор для предотвращения преждевременного срабатывания.
Применяется в холодильных и климатических системах в качестве защитного элемента для приёмных сосудов, магистральных линий и компрессорных узлов при наличии резьбовых портов 1/2" NPT и соблюдении предельных рабочих параметров (давление до 42 бар, температура среды до +68 °C); поставляется упаковками по 10 штук для обеспечения замены и сервисного запаса.
