ПЛАВКАЯ ВСТАВКА CASTEL Fusible Plug 3/8"NPT 79 °C, 3080/3C

Описание

Плавкая вставка Castel Fusible Plug 3080/3C представляет собой предохранительный сбросной элемент для холодильных систем с температурой срабатывания плавкого элемента 79 °C; допустимая температура эксплуатации устройства не превышает +68 °C, а нормативное максимальное рабочее давление составляет 42 бар. Проходное сечение вставки равно 56,7 мм², что в сочетании с коэффициентом сброса Kd ≈ 0,91 определяет её пропускную способность при аварийном сбросе давления.

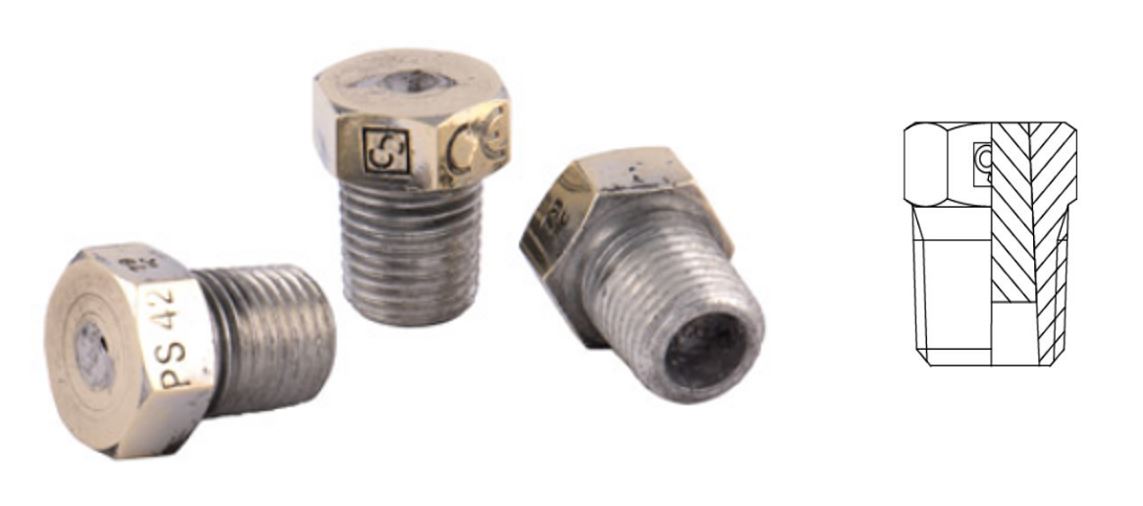

Конструкция включает цилиндрический проходной узел с резьбовыми подсоединениями 3/8" NPT на входе и выходе, обеспечивающими непосредственную установку в стандартные резьбовые соединения трубопроводов. Форма и площадь проходного сечения рассчитаны на обеспечение направленного отвода рабочей среды при расплавлении термочувствительного элемента с минимизацией гидравлических потерь до момента полного открытия канала.

Ключевой рабочий элемент — плавкий вкладыш из термочувствительного сплава с выдерживаемой температурой плавления 79 °C, обеспечивающий предсказуемое срабатывание при превышении допустимого температурного уровня. Значение коэффициента сброса и геометрические параметры проходного сечения служат технологической основой для расчёта расхода и быстродействия при аварийной разгерметизации.

Устройство предназначено для интеграции в промышленные и коммерческие холодильные контуры, где используются стандартные резьбовые соединения 3/8" NPT и требуется предохранительный сброс при превышении температурного порога; поставляется комплектом по 10 штук, что учитывается при комплектовании сервисных запасов и планировании технического обслуживания.

Документация

3080_3082.pdf
(79.40 Kb)
