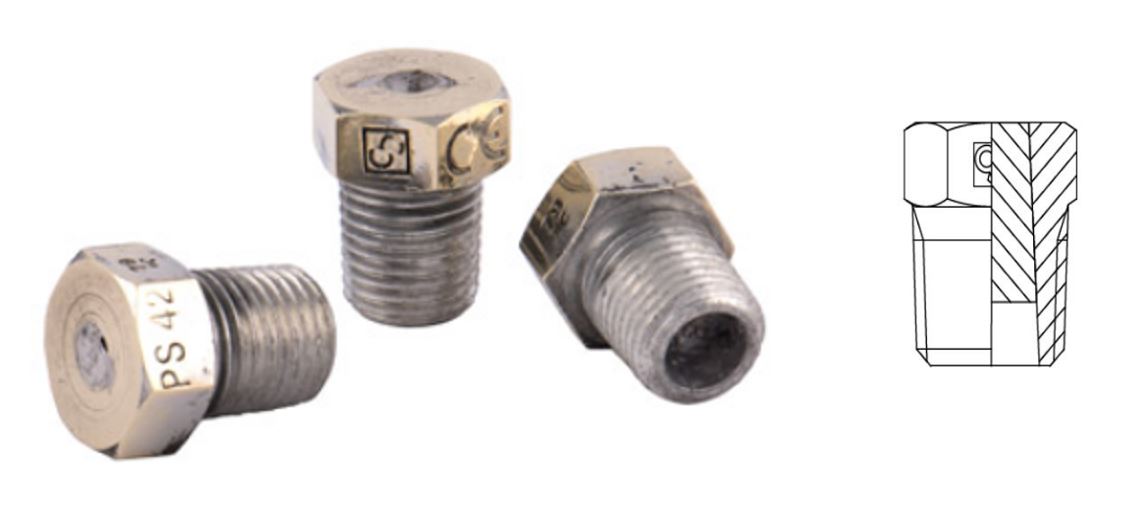

ПЛАВКАЯ ВСТАВКА CASTEL Fusible Plug 1/8"NPT 79 °C, 3080/1C
- Артикул: 3080/1C
- Бренд: Castel
- Коэффициент сброса Kd -1: 0,91
- Количество штук в упаковке: 10
- Коэффициент сброса Kd: 0,91
- Подсоединение 1 Резьба ВХОД дюйм: 1/8" NPT
- Производитель: Castel
- Проходное сечение мм2: 18,8
- Максимальная рабочая температура: +68 °С
- Максимальное рабочее давление MWP Бар: 42
- Подсоединение 2 Резьба ВЫХОД дюйм: 1/8" NPT
- Температура плавления C: 79
- Kd: 0,91
Описание
Плавкая вставка CASTEL Fusible Plug 3080/1C представляет собой температурно-зависимый предохранительный элемент с температурой срабатывания 79 °C и максимально допустимой температурой эксплуатации +68 °C; максимальное рабочее давление изделия составляет 42 бар. Проходное сечение вставки равно 18,8 мм², показатель пропускной способности характеризуется коэффициентом сброса Kd ≈ 0,91; подсоединения выполнены резьбой 1/8" NPT на входе и выходе. Поставка осуществляется упаковками по 10 штук.
Конструктивно изделие выполнено как вставной элемент с плавким сердечником и сквозным каналом для пропуска рабочей среды; при достижении заданной температуры плавкий элемент разрушается и обеспечивает сброс через резьбовые штуцеры. Резьбовые подсоединения NPT обеспечивают интеграцию в стандартные трубопроводы и фитинги холодильных и климатических систем, при этом конструкция рассчитана на герметичную работу при заявленном рабочем давлении.
Применяется в холодильных и климатических установках как температурно-активный предохранительный элемент для предотвращения повышения давления при перегреве компонентов системы. Значения проходного сечения и коэффициента сброса используются при гидравлическом расчёте контуров и подборе средств защиты для совместимых узлов с резьбовыми интерфейсами 1/8" NPT и рабочими давлением до 42 бар.
