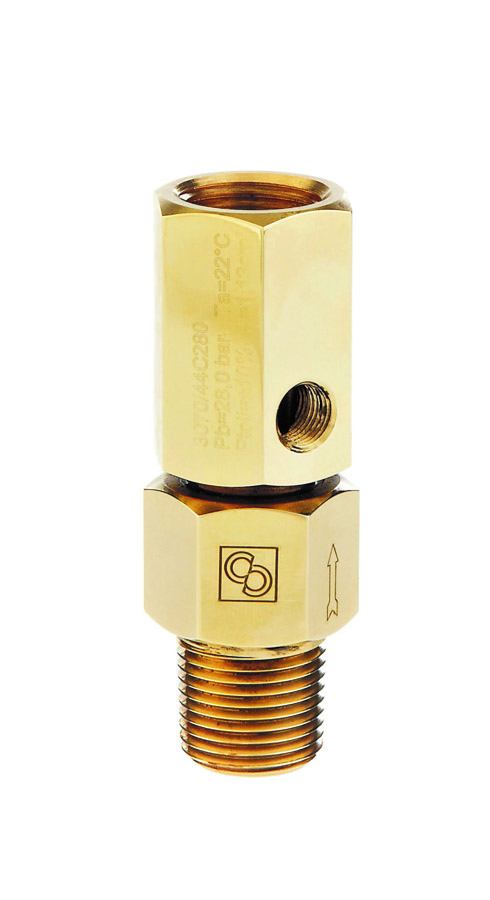

ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО С РАЗРЫВНОЙ МЕМБРАНОЙ (3070/44C470)
- Артикул: 3070/44C470
- Бренд: Castel
- Количество штук в упаковке: 20
- Подсоединение Сервисное: 2 x 1/8” NPT
- Подсоединение 1 Резьба ВХОД дюйм: 1/2” NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Давление срабатывания bar: 47,0
- Проходное сечение мм2: 113
- Подсоединение 2 Резьба ВЫХОД дюйм: 1/2” NPT
Описание
Предохранительное устройство с разрывной мембраной 3070/44C470 производства Castel предназначено для защиты от избыточного давления и рассчитано на срабатывание при давлении около 47,0 бар; рабочая область устройства охватывает температурный интервал от −50 °C до +150 °C, что обеспечивает эксплуатацию в широком диапазоне промышленных и холодильных сред. Эффективное проходное сечение мембраны составляет 113 мм², что определяет пропускную способность при вскрытии. Крепление к технологическим линиям осуществляется через основное входное и выходное резьбовое соединение 1/2" NPT, предусмотрены два сервисных вывода 1/8" NPT для подключения контрольно-измерительной аппаратуры или сервисных линий.
Конструкция предусматривает одноразовый срабатывающий элемент в виде разрывной мембраны, сформированную таким образом, чтобы обеспечивать предсказуемое и быстрое вскрытие при превышении заданного давления. Наличие двух сервисных подключений 1/8" NPT облегчает мониторинг давления и проведение профилактических операций без демонтажа основного узла. Резьбовые интерфейсы 1/2" NPT обеспечивают совместимость с типовыми трубопроводными фитингами и упрощают установку в магистрали.
В основе рабочего принципа — технология разрывной мембраны как механического предохранительного элемента, обеспечивающего мгновенное освобождение избыточного давления при достижении расчетного порога. Применение стандартизованных NPT-резьб обеспечивает совместимость с промышленными системами и упрощает интеграцию в существующие монтажные схемы. Конструкция выполнена с учетом требований к эксплуатационной температуре и давлению; материалы и точные методы изготовления мембраны соответствуют промышленной практике для данного типа изделий (информация о конкретных материалах указывается производителем).
Устройство применимо в холодильных системах, компрессорных агрегатах, ресиверах и трубопроводах технологических и холодильных установок, где требуется надежная одноразовая защита от превышения давления; габариты и типоразмеры резьбовых подключений соответствуют распространённым монтажным схемам в торговой, логистической и пищевой промышленности.
