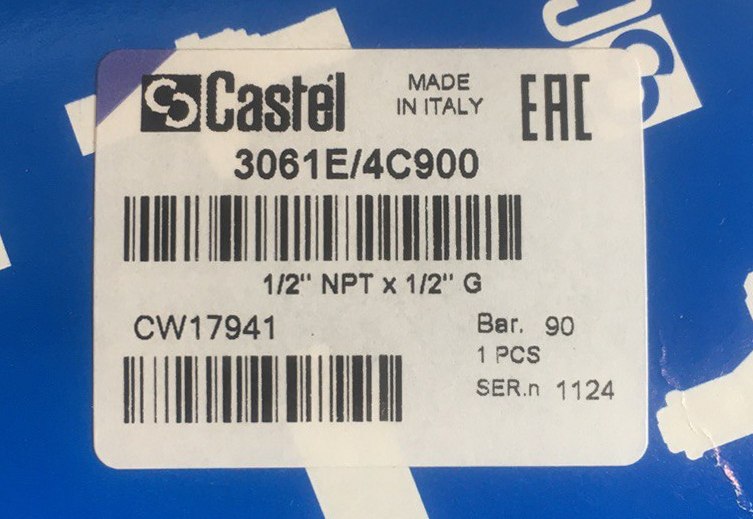

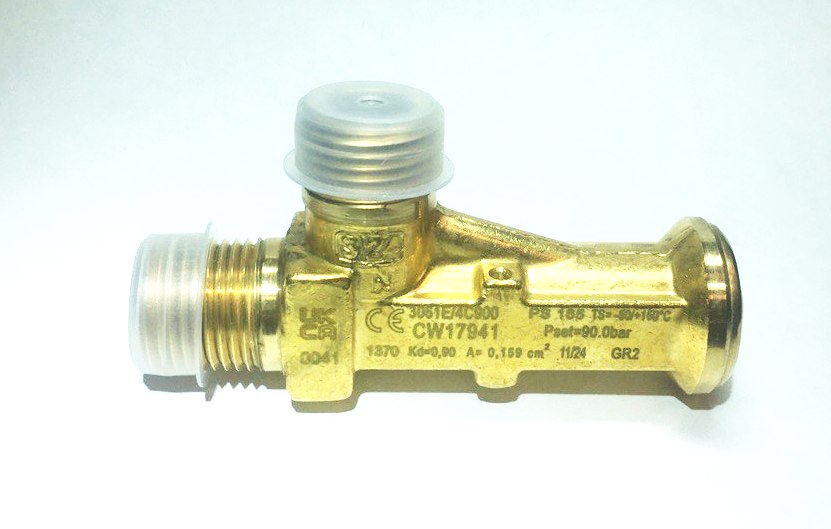

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve CO2 1/2"NPT x G1/2" Bar 90,0, 3061E/4C900
- Артикул: 3061E/4C900
- Бренд: Castel
- Количество штук в упаковке: 18
- Коэффициент сброса Kd: 0,90
- Подсоединение 1 Резьба ВХОД дюйм: 1/2" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 15,9
- Диапазон настройки давления bar: 60 → 150
- Максимальное рабочее давление MWP Бар: 165
- Подсоединение 2 Резьба ВЫХОД дюйм: 1/2" G
Описание
Предохранительный клапан предназначен для аварийного сброса избыточного давления в системах на основе диоксида углерода; настройка срабатывания возможна в диапазоне 60–150 бар при максимальном допустимом рабочем давлении 165 бар, что обеспечивает соответствие высоким требованиям по защите сосудов и магистралей в высоконапорных холодильных контурах. Коэффициент расхода Kd равен 0,90, а эффективное проходное сечение составляет 15,9 мм², что отражает его пропускную способность при срабатывании и позволяет оценивать требуемые параметры сбросного трубопровода.
Для подключения предусмотрены резьбовые патрубки разных стандартов: вход выполнен с 1/2" NPT, выход — с 1/2" G, что обеспечивает совместимость с типовыми фитингами и элементами трубопроводов промышленного холодильного оборудования. Конструктивно клапан рассчитан на установку непосредственно на сосуды или магистрали с возможностью штатного монтажа в местах, требующих защиты от превышения давления.
Температурный диапазон эксплуатации от −50 до +150 °C обеспечивает использование клапана в широком спектре условий — от низкотемпературных камер до зон с повышенными температурными воздействиями, типичных для технологических узлов и компрессорных отделений в системах с CO2. Применение ограничено системами, где технологически и регламентно допускается использование предохранительных устройств с указанными параметрами настройки и максимальным рабочим давлением.
