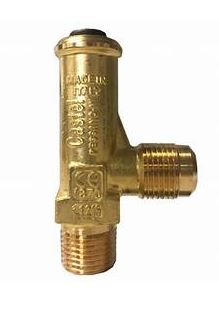

ПРЕДОХРАНИТЕЛЬНЫЙ ВЕНТИЛЬ CASTEL Safety Valve 1/2" NPT x 3/4" G Bar 27,0, 3060/46C270

Описание

Предохранительный клапан Castel 3060/46C270 рассчитан на работу в широком температурном интервале от −50 °C до +120 °C и обеспечивает защиту системы при рабочем давлении до 55 бар; заводская уставка представлена значением 27,0 бар, при этом диапазон регулировки уставки составляет от 9 до 50 бар. Проходное сечение дискового канала составляет 78,5 мм², а коэффициент сброса Kd = 0,93 характеризует отношение реальной пропускной способности к теоретической и позволяет оценивать пропускную способность при проектировании системы.

Клапан выполнен в исполнении с резьбовыми присоединениями: входное соединение — 1/2" NPT, выходное — 3/4" G, что обеспечивает простоту присоединения к магистралям с соответствующими стандартными резьбами. Конструкция предусматривает возможность настройки уставки в указанном диапазоне и организует выпуск избыточного давления через выходное резьбовое патрубковое присоединение; высокое максимально допустимое рабочее давление обеспечивает запас прочности при пиковых перепадах давления.

Применение данного узла целесообразно в холодильных и технологических контурах промышленных установок, где требуется предохранение от превышения давления в пределах указанных значений и совместимость с трубными резьбами 1/2" NPT и 3/4" G; температурный диапазон допускает использование в низкотемпературных агрегатах и в системах с умеренно повышенными рабочими температурами. Параметры пропускной способности и коэффициент сброса служат основой для подбора клапана под требуемую скорость сброса и расчет расходов при аварийных сбросах.

Документация

Opisanie_3060.pdf
(286.30 Kb)
