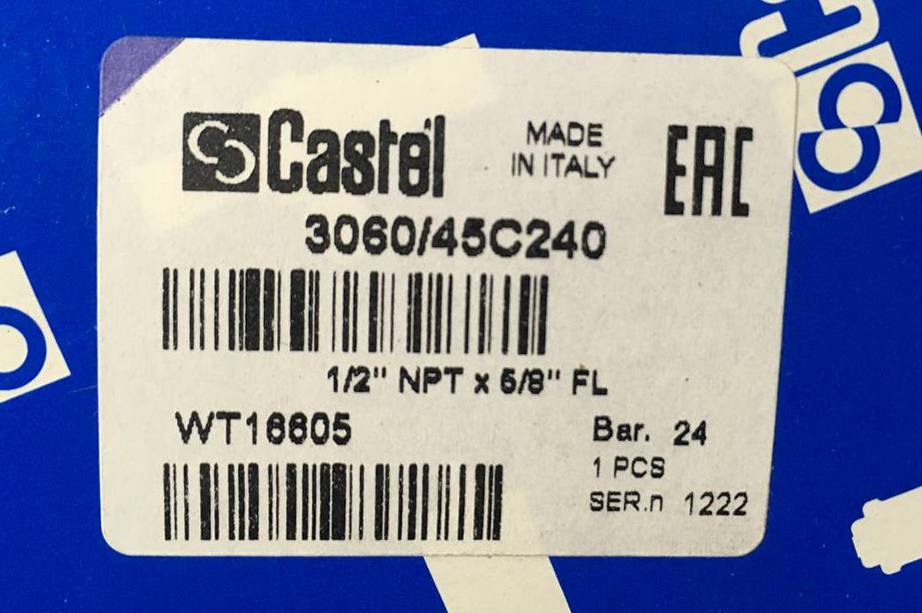

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ CASTEL Safety Valve 1/2"NPT x 5/8"SAE Bar 24,0, 3060/45C240
- Артикул: 3060/45C240
- Бренд: Castel
- Количество штук в упаковке: 45
- Коэффициент сброса Kd: 0,45
- Подсоединение 1 Резьба ВХОД дюйм: 1/2" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +120
- Проходное сечение мм2: 70,9
- Диапазон настройки давления bar: 9 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 5/8" SAE
Описание
Клапан предохранительный Castel предназначен для сброса избыточного давления и рассчитан на эксплуатацию в широком температурном диапазоне от −50 до +120 °C; диапазон настройки срабатывания охватывает значения давления от примерно 9 до 50 бар при максимально допустимом рабочем давлении 55 бар, что определяет его пригодность для систем с высокими рабочими давлениями.
Корпус и присоединительные узлы выполнены с резьбовыми штуцерами: входное соединение — 1/2" NPT, выходное — 5/8" SAE, что обеспечивает совместимость с соответствующими стандартами трубных и шланговых соединений; величина проходного сечения и коэффициент сброса (приблизительно 70,9 мм² и Kd = 0,45) определяют пропускную способность клапана при срабатывании и используются при расчёте необходимого сечения выпускной магистрали и времени снижение давления.
Устройство предназначено для установки в холодильных и технологических контурах, а также на сосудах и магистралях, где необходима защита от превышения давления в указанных температурно-давленческих пределах; монтаж и эксплуатация должны соответствовать требованиям совместимости по резьбовым интерфейсам и по допустимому рабочему давлению системы.
