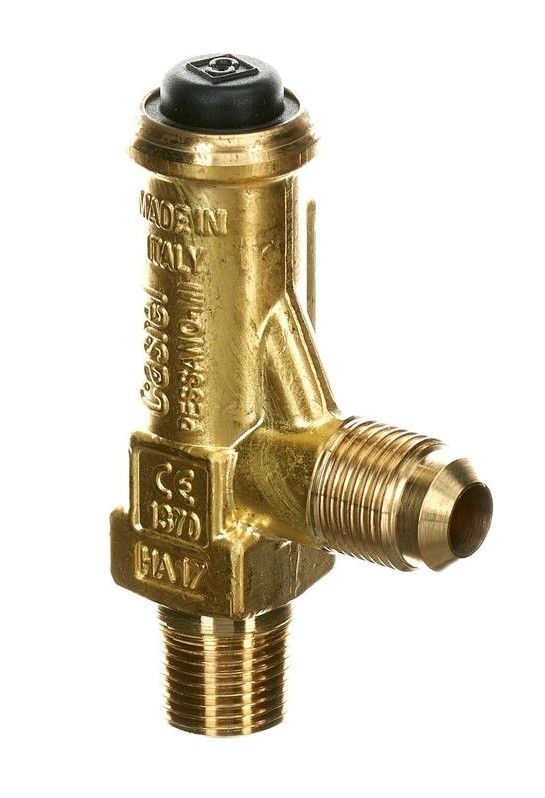

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 3/8"NPT x 3/8"SAE Bar 50,0, 3060/33C500

Описание

Предохранительный клапан Castel Safety Valve 3/8"NPT x 3/8"SAE Bar 50,0 (модель 3060/33C500) представляет собой регулируемый предохранительный аппарат с уставным давлением, устанавливаемым в диапазоне от 9 до 50 бар; максимальное рабочее давление корпуса ограничено 55 бар. Рабочий температурный диапазон изделия простирается от −50 °C до +120 °C, что определяет область применения в низкотемпературных и умеренно-тепловых холодильных контурах. Гидравлические характеристики включают коэффициент сброса Kd = 0,63 и эффективное проходное сечение 38,5 мм², определяющие пропускную способность при срабатывании.

Клапан выполнен в исполнении с резьбовыми подсоединениями: входное соединение 3/8" NPT и выходное 3/8" SAE, что обеспечивает прямую интеграцию в типовые трубопроводы и арматуру холодильных систем. Конструктивно прибор рассчитан на монтаж в месте защиты сосудов или элементов контура от избыточного давления и допускает регулирование порога срабатывания в пределах заданного рабочего диапазона.

Поставляется заводом-изготовителем Castel в упаковках по 45 штук; комплектность и тип упаковки учитываются при планировании запасов и монтажных работ на производственных площадках и в сервисных складах.

Область применения охватывает промышленные и коммерческие холодильные установки, узлы давления в системах холодоснабжения и технологические магистрали, где требуются предохранительные устройства с рабочей температурой до +120 °C и допустимым давлением до 55 бар; резьбовые соединения NPT/SAE обеспечивают совместимость с распространёнными фитингами и переходниками в отрасли.

Документация

Opisanie-3060.pdf
(286.30 Kb)
