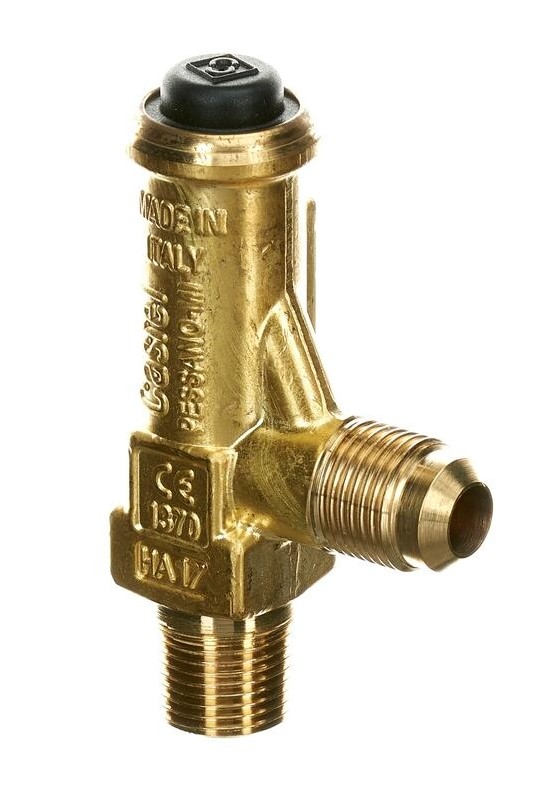

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 3/8"NPT x 3/8"SAE Bar 47,0, 3060/33C470
- Артикул: 3060/33C470
- Бренд: Castel
- Количество штук в упаковке: 45
- Коэффициент сброса Kd: 0,63
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +120
- Проходное сечение мм2: 38,5
- Диапазон настройки давления bar: 9 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/8" SAE
Описание
Предохранительный клапан Castel 3060/33C470 рассчитан на рабочий температурный диапазон от −50 до +120 °C и настраиваемый интервал уставок давления в пределах 9–50 бар с заводской уставкой 47,0 бар; максимальное допустимое рабочее давление корпуса составляет 55 бар. Проходное сечение диска 38,5 мм² при коэффициенте сброса Kd = 0,63 определяет характеристики протока и используется при расчёте пропускной способности клапана в конкретной системе.
Конструктивно устройство выполнено с двумя резьбовыми присоединениями разных стандартов: вход 3/8" NPT и выход 3/8" SAE, что обеспечивает прямое соединение с типовыми трубопроводными и фитинговыми элементами холодильных систем. Механизм регулировки уставки обеспечивает установку требуемого значения с учётом диапазона настройки, а параметры проходного сечения и Kd определяют динамику сброса избыточного давления.
Применение клапана ориентировано на защиту сосудов и компонентов холодильных и технологических систем, где необходима предельная уставка в указанном диапазоне и эксплуатация при низких температурах до −50 °C; наличие стандартных резьбовых соединений делает изделие совместимым с распространёнными линиями обвязки. Упаковочная комплектация — 45 штук — учитывается при планировании запасных частей и серийных монтажных работ.
