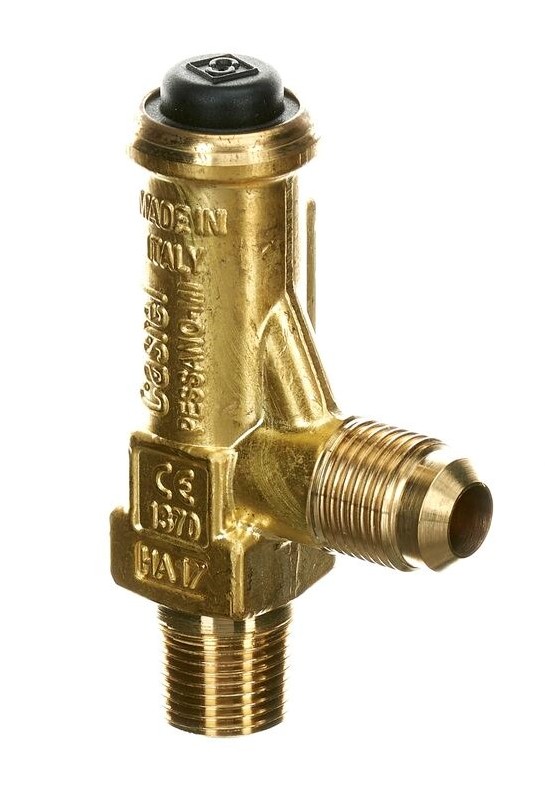

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 3/8"NPT x 3/8"SAE Bar 40,0, 3060/33C400

Описание

Предохранительный клапан Castel (модель 3060/33C400, обозначение Bar 40,0) рассчитан на установку уставки давления в диапазоне 9–50 бар при максимально допустимом рабочем давлении корпуса 55 бар; температурный диапазон эксплуатации устройства составляет −50…+120 °C. Коэффициент сброса (Kd = 0,63) и фактическое проходное сечение 38,5 мм² используются для расчёта пропускной способности при выбросе среды и подбора клапана по массовому или объёмному расходу на проекте. Подсоединения выполнены резьбовыми: вход — 3/8" NPT, выход — 3/8" SAE, что определяет требования к фасонным частям и монтажу в существующие трубопроводы.

Конструктивно клапан представляет собой устройство с регулируемой уставкой давления и резьбовыми патрубками, обеспечивающее удобство интеграции в холодильные и климатические контуры через стандартные штуцеры 3/8". Наличие широкого диапазона настройки давления позволяет адаптировать его к различным элементам системы (ёмкости, ресиверы, трубопроводы) с учётом требуемых параметров защиты, при этом расчёт выброса осуществляется с использованием приведенных Kd и проходного сечения.

Применяется в холодильных и климатических системах для предотвращения превышения рабочего давления в сосудах и участках трубопроводов; температурный диапазон эксплуатации позволяет использование в низкотемпературных и среднетемпературных контурах. Указанные параметры давления и резьбовых соединений определяют совместимость с системами, где допустимое рабочее давление не превышает 55 бар и где необходимы присоединения формата 3/8" NPT / 3/8" SAE.
