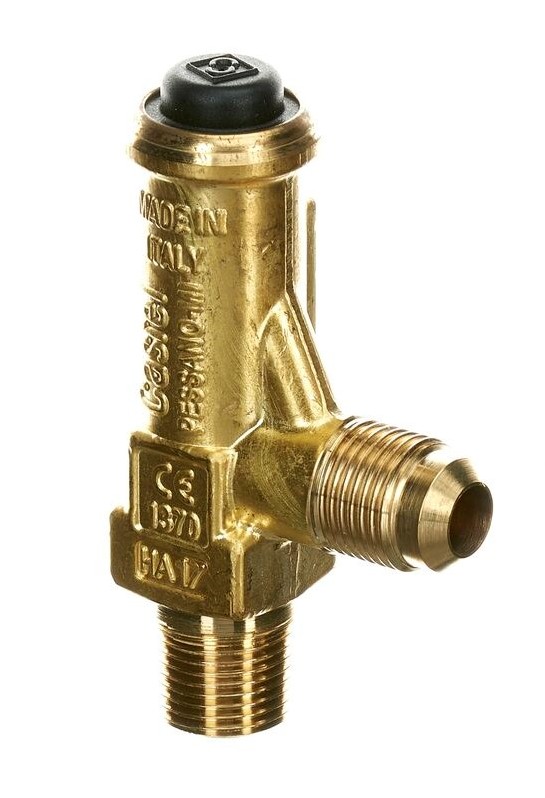

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 3/8"NPT x 3/8"SAE Bar 38,0, 3060/33C380
- Артикул: 3060/33C380
- Бренд: Castel
- Количество штук в упаковке: 45
- Коэффициент сброса Kd: 0,63
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +120
- Проходное сечение мм2: 38,5
- Диапазон настройки давления bar: 9 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/8" SAE
Описание
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 3/8"NPT x 3/8"SAE Bar 38,0 (3060/33C380) представляет собой запорное устройство с регулируемым давлением срабатывания в диапазоне примерно от 9 до 50 бар и максимально допустимым рабочим давлением 55 бар; рабочая температура изделия охватывает интервал от −50 до +120 °C. Проходное сечение клапана составляет 38,5 мм², а коэффициент сброса (Kd = 0,63) характеризует гидравлическую эффективность при пропуске аварийного расхода и используется при расчёте пропускной способности в конкретной схеме.
Корпус и присоединения выполнены в виде резьбовых фитингов: входное соединение с резьбой типа 3/8" NPT и выходное — 3/8" SAE, что определяет способ монтажного сопряжения с магистралями и сосудами давления. Давление срабатывания задаётся посредством механизма регулировки, обеспечивающего установку требуемой уставки в пределах заданного диапазона; геометрия прохода и заданный Kd обеспечивают предсказуемое поведение при раскрытии клапана.
Клапан предназначен для использования в холодильных и технологических контурах, где требуется автоматическая защита сосудов и элементов системы от превышения рабочего давления при указанных температурно-давлениях; совместим с промышленными магистралями, имеющими соответствующие NPT/SAE посадки, и может применяться в системах торговли, логистики и пищевой промышленности при условии соответствия рабочим параметрам контура.
